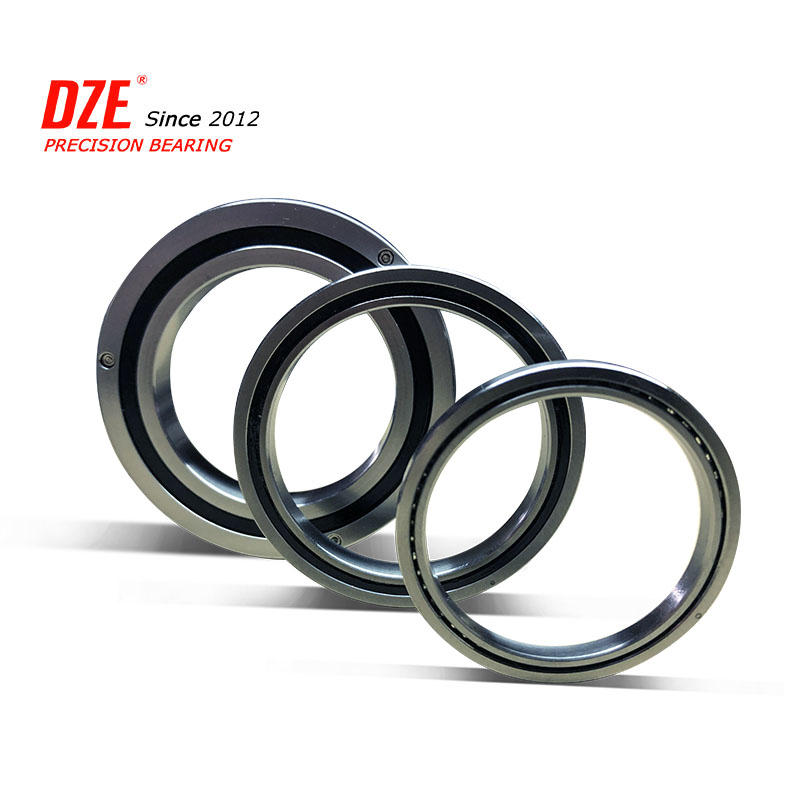

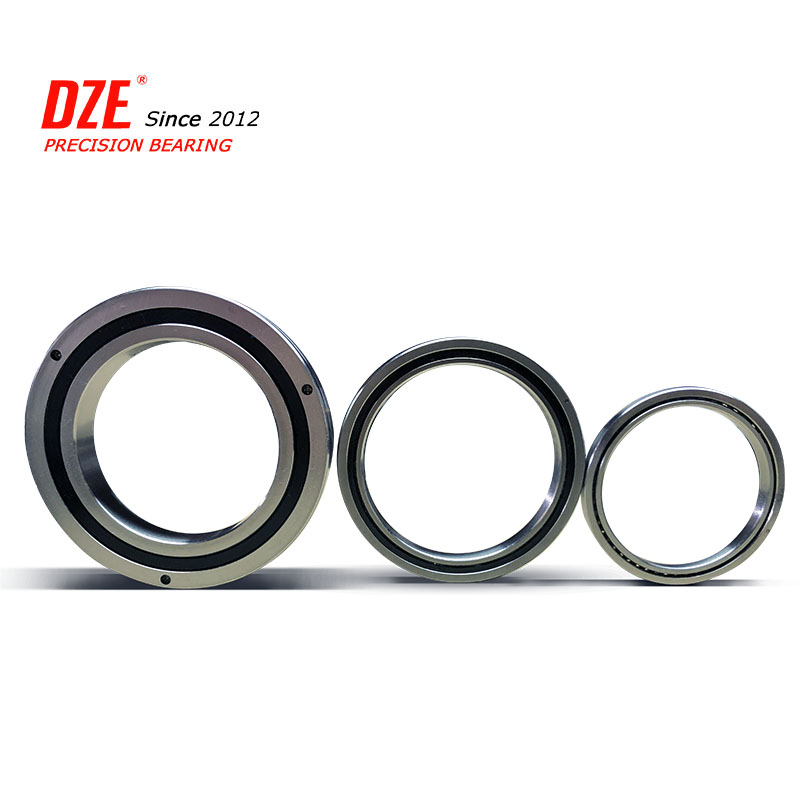

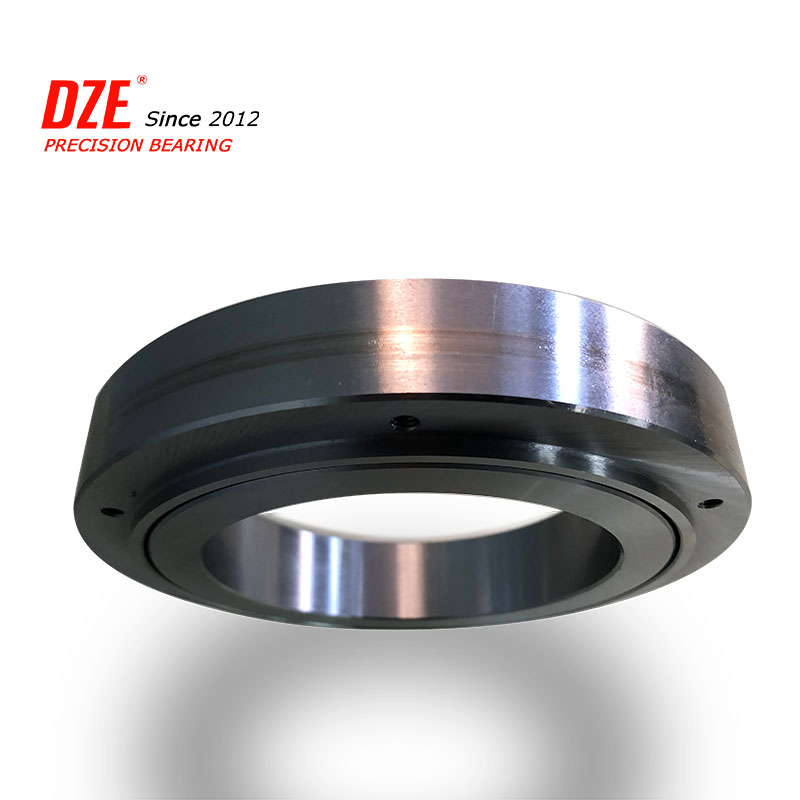

Das Roboter-Kreuzrollenlager der DZX-Serie (geteilter Außenring, dient zur Innenringrotation) hat einen ähnlichen Aufbau wie die DZB-Serie. Der Außenring ist zweiteilig und durch drei feste Ringe verbunden. Der Innenring ist als Ganzes ausgeführt und eignet sich für Teile, die eine hohe Rotationsgenauigkeit des Innenrings erfordern. Super-Lim-Kreuzrollenlager eignen sich für verschiedene Arten von vertikalen und horizontalen Bohrmaschinen sowie für Anwendungen wie Vertikalfräsen, Vertikaldrehmaschinen und große Zahnradfräsmaschinen.
Wenn Sie ein Kreuzrollenlager auswählen müssen, wenden Sie sich bitte an die DZE-Ingenieure!
Modell | Größe | Schultergröße | Laden | Laden | Gewicht | ||||||||
innere | draußen | DM | Höhe | Loch | R | von | Aus | Das | C0a | Cr | Cor | Kg | |
Von | Und | H | F | kN | kN | kN | kN | ||||||
DZX011814 | 70 | 90 | 80 | 10 | 1.2 | 0,6 | 79,5 | 80,5 | 15.4 | 51 | 11 | 20 | 0,3 |
DZX011818 | 90 | 115 | 102 | 13 | 1.2 | 1 | 101,5 | 102,5 | 26 | 91 | 18 | 37 | 0,4 |
DZX011820 | 100 | 125 | 112 | 13 | 1.2 | 1 | 111,5 | 112,5 | 28 | 102 | 19 | 41 | 0,5 |
DZX011824 | 120 | 150 | 135 | 16 | 1,5 | 1 | 134,4 | 135,6 | 41 | 146 | 27 | 59 | 0,8 |
DZX011828 | 140 | 175 | 157 | 18 | 1,5 | 1.1 | 156,3 | 157,7 | 64 | 240 | 45 | 96 | 1.1 |
DZX011832 | 160 | 200 | 180 | 20 | 1,5 | 1.1 | 179,2 | 180,8 | 69 | 275 | 49 | 111 | 1.7 |
DZX011836 | 180 | 225 | 202 | 22 | 2 | 1.1 | 201.2 | 202,8 | 96 | 381 | 69 | 153 | 2.3 |
DZX011840 | 200 | 250 | 225 | 24 | 2 | 1,5 | 224,2 | 225,8 | 102 | 425 | 72 | 170 | 3.1 |
DZX011848 | 240 | 300 | 270 | 28 | 2 | 2 | 269,2 | 270,8 | 148 | 640 | 105 | 255 | 5.3 |
DZX011860 | 300 | 380 | 340 | 38 | 2.5 | 2.1 | 339,2 | 340,8 | 243 | 1070 | 173 | 425 | 12 |
DZX011868 | 340 | 420 | 380 | 38 | 2.5 | 2.1 | 379,2 | 380,8 | 260 | 1220 | 185 | 485 | 13.5 |
DZX011880 | 400 | 500 | 450 | 46 | 2.5 | 2.5 | 449 | 451 | 385 | 1800 | 275 | 720 | 24 |
DZX0118/500 | 500 | 620 | 560 | 56 | 2.5 | 3 | 558,8 | 561,2 | 560 | 2750 | 395 | 1100 | 44 |
*Hinweis: Oben sind die Standardproduktmodelle aufgeführt. Wenn Sie nicht standardmäßige DZX-Lager anpassen möchten, wenden Sie sich bitte an: 13700810892. Wir erstellen Ihnen gerne eine Designlösung.
