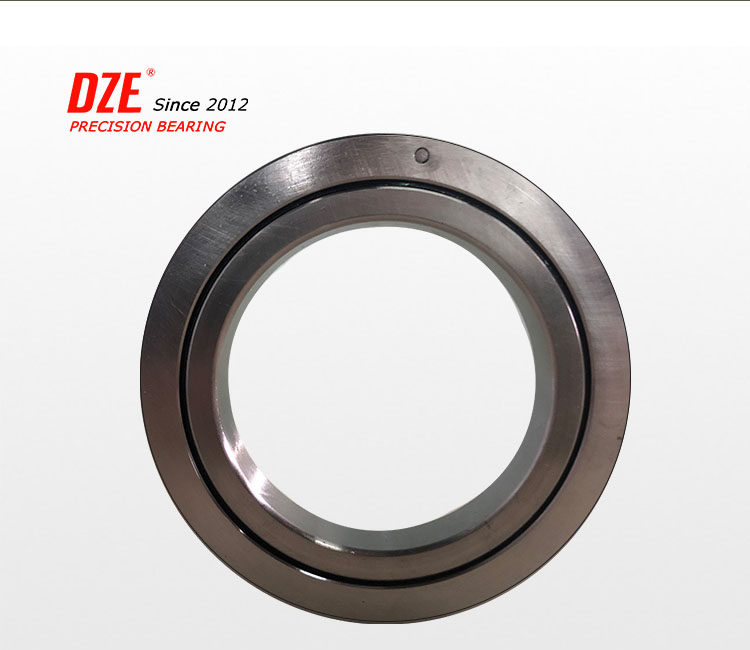

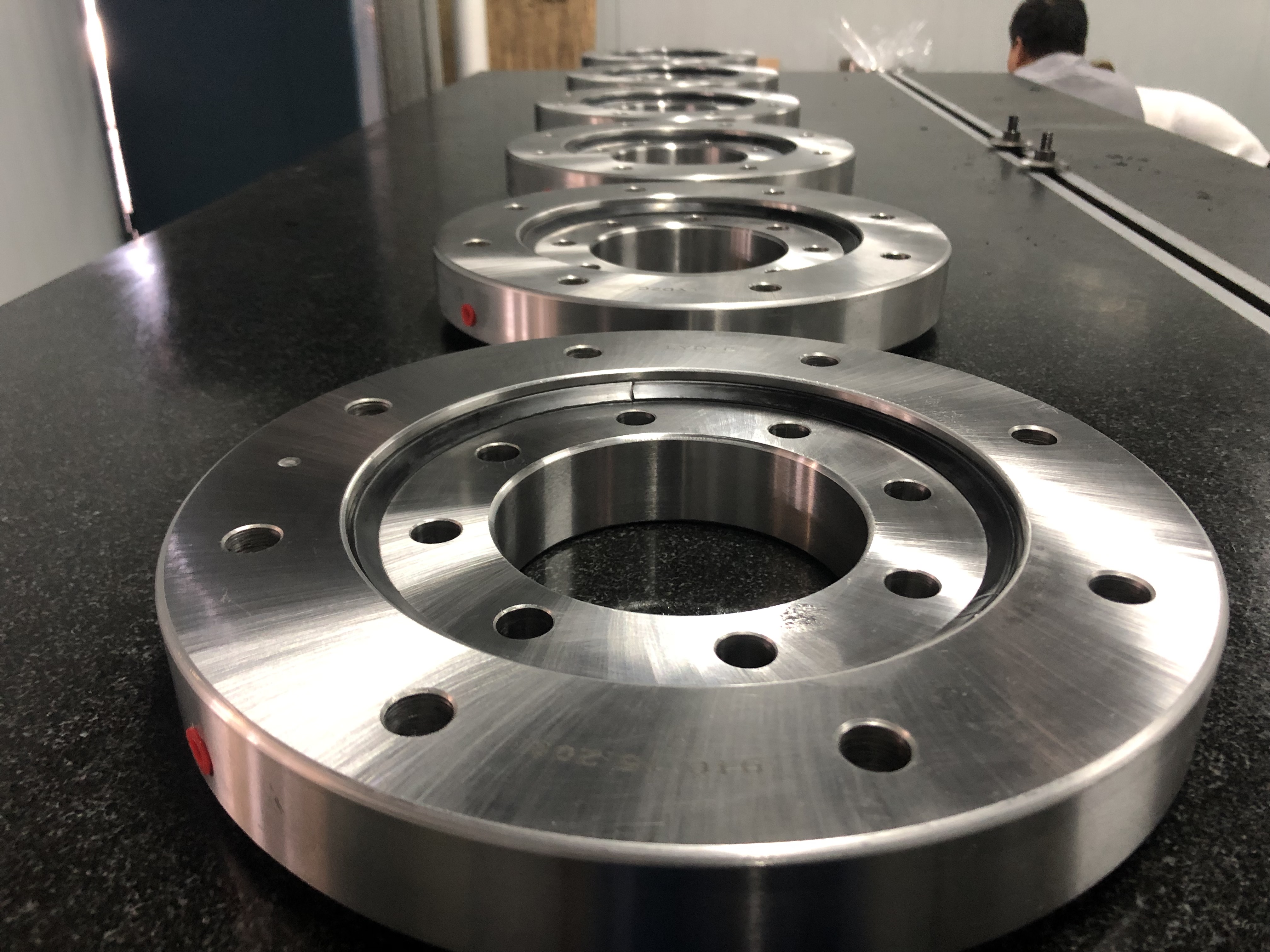

-Gleiches Modell: Kreuzrollenlager der XU-Serie
1. Hohe Präzision: Die Präzision kann die Stufen P4 und P2 erreichen; Material: mechanische Lager
2. Hohe Steifigkeit: Alle Lager dieser Serie sind vorgespannt; Lager aus mechanischem Stahlmaterial HRC60;
3. Hohe Tragfähigkeit: Das Lagermaterial hält axialen, radialen und Kipplasten stand.
4. Kleine Größe: Das Lager ist klein und kann Platz für den Host sparen.
Anwendungsbereich: Weit verbreitet in Gelenken und rotierenden Teilen von Industrierobotern, Drehtischen von Bearbeitungszentren, rotierenden Teilen von Manipulatoren, Präzisionsdrehtischen, medizinischen Geräten, Taschenrechnern, IC-Herstellungsgeräten und anderen Geräten. Lagermaterial.
MODELL | GRÖSSE | LADEN | LADEN | GEWICHT | |||||||||
(axial) | (radial) | ||||||||||||
di (mm) | Da (mm) | da(mm) | Hmm) | fLa | Das | fLi | In | Als Kn | Mit | Cr | Cor | Kg | |
Kn | Kn | Kn | |||||||||||
DU050077 | 40 | 112 | 77 | 22 | 97 | 6-f6.6 | 56 | 6-M8 | 22.4 | 29 | 14.3 | 14.2 | 1.4 |
DU060094 | 57 | 140 | 94 | 26 | 120 | 6-f9 | 70 | 6-M8 | 32,5 | 37,5 | 20,7 | 18.4 | 2.4 |
DU060111 | 76,2 | 145,79 | 111 | 15,87 | 133.1 | 8-f6.9 | 88,9 | 8-f6.9 | 36 | 44,5 | 22,8 | 21,5 | 1.2 |
DU080120 | 69 | 170 | 120 | 30 | 148 | 6-f9 | 90 | 6-M8 | 56 | 53 | 35,5 | 26 | 4 |
DU080149 | 101,6 | 196,85 | 149,6 | 22.22 | 177,8 | 16-f6.9 | 115,8 | 16-f6.9 | 63 | 66 | 40 | 32,5 | 3.6 |
DU120179 | 124,5 | 234 | 179 | 35 | 214 | 12-f11 | 144,5 | 12-f11 | 118 | 179 | 75 | 88 | 7 |
DU120222 | 140 | 300 | 222 | 36 | 270 | 12-M16 | 170 | 12-f18 | 133 | 275 | 85 | 131 | 12 |
DU160260 | 191 | 329 | 260 | 46 | 305 | 20-f14 | 215 | 20-f14 | 212 | 350 | 135 | 173 | 16 |
DU080264 | 215,9 | 311 | 264 | 25,4 | 295,3 | 12-f8.7 | 231,8 | 12-f8.7 | 85 | 117 | 54 | 57 | 6.9 |
DU160405 | 336 | 474 | 405 | 46 | 450 | 30-f14 | 360 | 30-f14 | 270 | 550 | 172 | 270 | 25 |
DU080430 | 380 | 480 | 430 | 26 | 462 | 20-f9 | 398 | 20-M10 | 110 | 280 | 70 | 138 | 12 |
DU300515 | 384 | 646 | 515 | 86 | 598 | 18-f26 | 432 | 18-f26 | 720 | 1370 | 455 | 670 | 115 |
