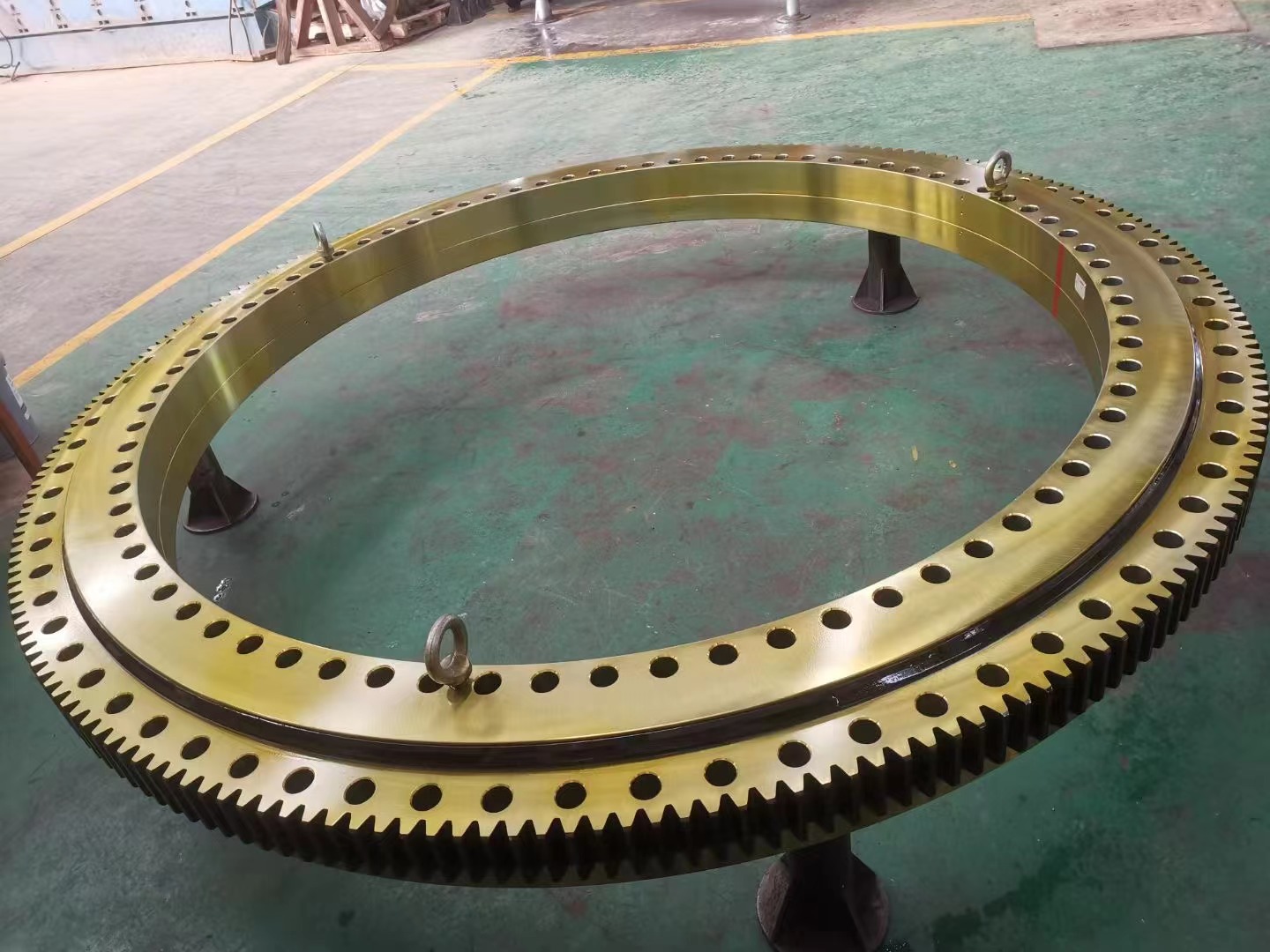

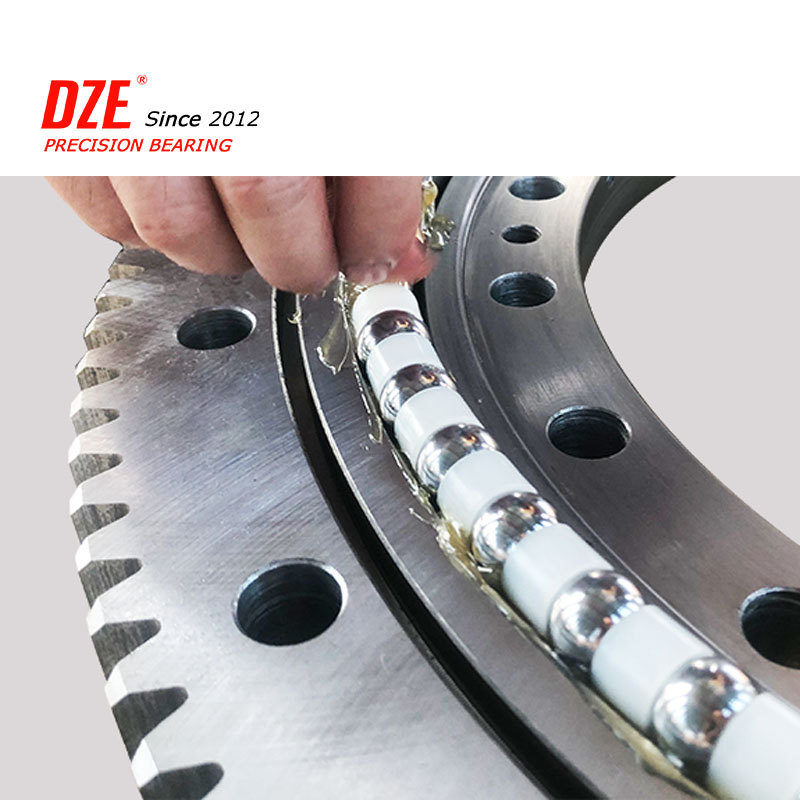

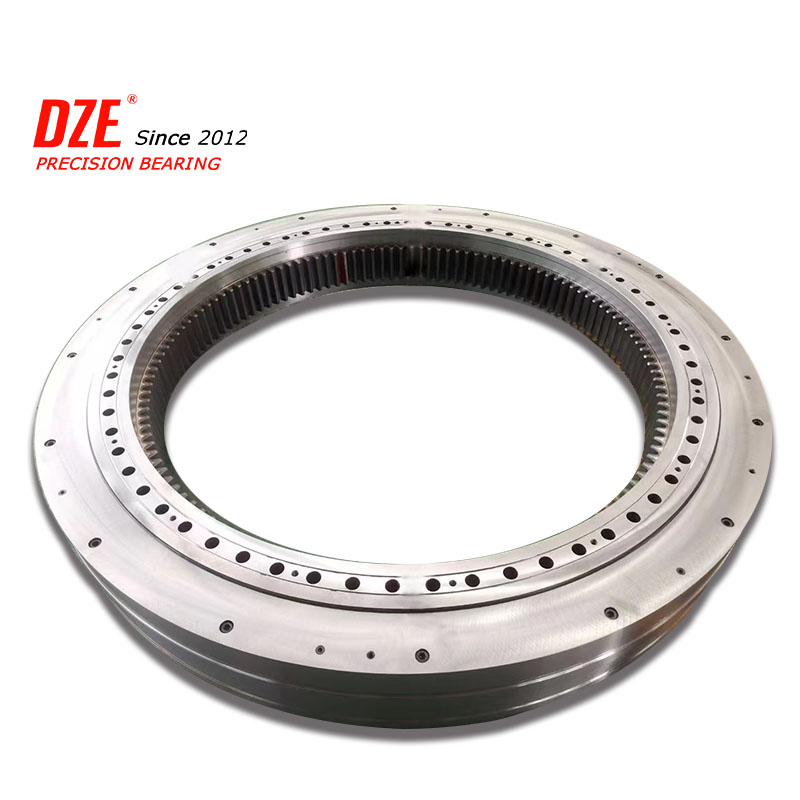

Dreireihige Drehkranzlager sind eine spezielle Konstruktion großer Lager, die gleichzeitig umfassende Belastungen wie Axiallast, Radiallast und Kippmoment aufnehmen können und mehrere Funktionen wie Stütze, Drehung, Kraftübertragung und Fixierung integrieren.

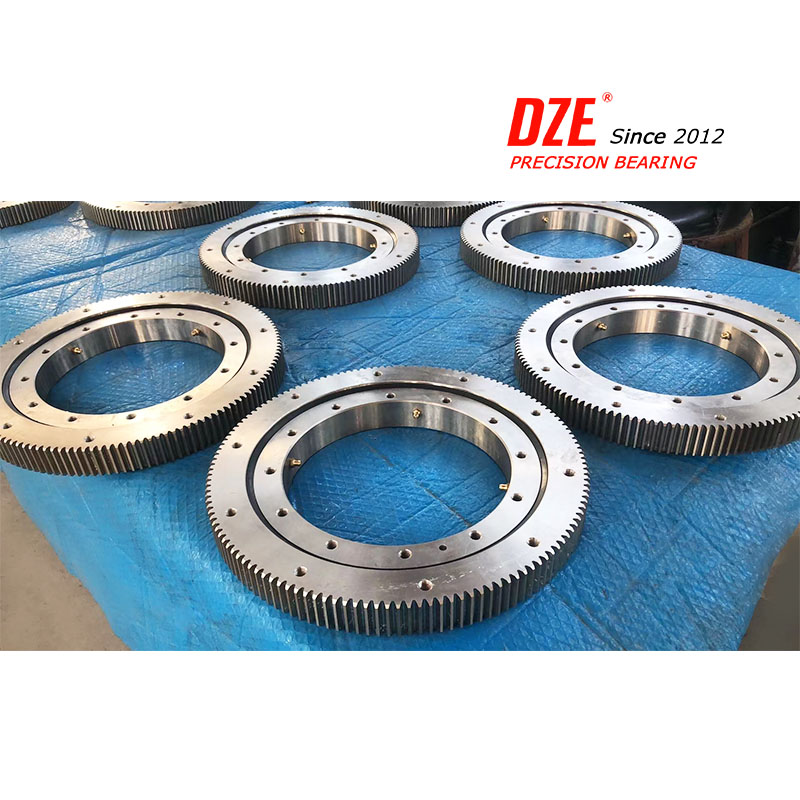

DZE produziert außerdem einreihige Drehkranzlager, Spezialdrehkranzlager, Drehkranzlager in größeren Abmessungen usw.
| Größe | Lochgröße | Gang | Laden | ||||||||||||||
|
|
| D | D | H | D1 | D2 | N | F | M | Und | MIT | Und | MIT | B | X | Mit | Cor |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| 104 N | |
130.25.500 | 131.25.500 | 133.25.500 | 634 | 366 | 148 | 598 | 402 | 24 | 18 | 5 | 665 | 130 | 335 | 68 | 50 | +0,5 | 275 | 35,5 |
| 132.25.500 | 134.25.500 | 634 | 366 | 148 | 598 | 402 | 24 | 18 | 6 | 666 | 108 | 336 | 57 | 50 | +0,5 | 275 | 35,5 |
130.25.560 | 131.25.560 | 133.25.560 | 694 | 426 | 148 | 658 | 462 | 24 | 18 | 5 | 725 | 142 | 395 | 50 | 50 | +0,5 | 308 | 39,9 |
| 132.25.560 | 134.25.560 | 694 | 426 | 148 | 658 | 462 | 24 | 18 | 6 | 726 | 118 | 396 | 67 | 50 | +0,5 | 308 | 39,9 |
130.25.630 | 131.25.630 | 133.25.630 | 764 | 496 | 148 | 728 | 532 | 28 | 18 | 6 | 810 | 132 | 456 | 77 | 50 | +0,5 | 345 | 45.1 |
| 132.25.630 | 134.25.630 | 764 | 496 | 148 | 728 | 532 | 28 | 18 | 8 | 508 | 98 | 456 | 58 | 60 | +0,5 | 345 | 45.1 |
130.25.710 | 131.25.710 | 133.25.710 | 844 | 576 | 148 | 508 | 612 | 28 | 18 | 6 | 888 | 145 | 534 | 60 | 50 | +0,5 | 388 | 51,7 |
| 132.25.710 | 134.25.710 | 844 | 576 | 148 | 508 | 612 | 28 | 18 | 8 | 888 | 108 | 536 | 68 | 50 | +0,5 | 388 | 51,7 |
130.32.500 | 131.32.500 | 133.32.500 | 964 | 636 | 182 | 920 | 650 | 36 | 22 | 8 | 508 | 123 | 592 | 75 | 120 | +0,5 | 549 | 71,2 |
| 132.32.500 | 134.32.500 | 964 | 636 | 182 | 920 | 650 | 36 | 22 | 10 | 1010 | 98 | 560 | 60 | 120 | +0,5 | 549 | 71,2 |
130.32.600 | 131.32.600 | 133.32.600 | 1064 | 736 | 182 | 1020 | 750 | 36 | 22 | 8 | 1104 | 135 | 688 | 87 | 120 | +0,5 | 619 | 50,8 |
| 132.32.600 | 134.32.600 | 1064 | 736 | 182 | 1020 | 750 | 36 | 22 | 10 | 1110 | 108 | 660 | 70 | 120 | +0,5 | 619 | 50,8 |
130.32.500 | 131.32.500 | 133.32.500 | 1164 | 836 | 182 | 1120 | 850 | 40 | 22 | 10 | 1220 | 119 | 750 | 79 | 120 | +0,5 | 689 | 60,3 |
130.32.1120 | 131.32.1120 | 133.32.1120 | 1284 | 956 | 182 | 1240 | 500 | 40 | 22 | 10 | 1340 | 131 | 600 | 91 | 120 | +0,5 | 768 | 102 |
| 132.32.1120 | 134.32.1120 | 1284 | 956 | 182 | 1240 | 500 | 40 | 22 | 12 | 1344 | 109 | 600 | 76 | 120 | +0,5 | 768 | 102 |
130.40.1250 | 131.40.1250 | 133.40.1250 | 1445 | 1055 | 220 | 1393 | 1107 | 45 | 26 | 12 | 1512 | 123 | 984 | 83 | 60 | +0,5 | 1110 | 146 |
| 132.40.1250 | 134.40.1250 | 1445 | 1055 | 220 | 1393 | 1107 | 45 | 26 | 14 | 1512 | 105 | 950 | 71 | 60 | +0,5 | 1110 | 146 |
130.40.1400 | 131.40.1400 | 133.40.1400 | 1595 | 1205 | 220 | 1543 | 1257 | 45 | 26 | 12 | 1668 | 136 | 1140 | 96 | 60 | +0,5 | 1240 | 165 |
| 132.40.1400 | 134.40.1400 | 1595 | 1205 | 220 | 1543 | 1257 | 45 | 26 | 14 | 1666 | 116 | 1134 | 50 | 60 | +0,5 | 1240 | 165 |
130.40.1600 | 131.40.1600 | 133.40.1600 | 1795 | 1405 | 220 | 1743 | 1457 | 48 | 26 | 14 | 1876 | 131 | 1330 | 96 | 60 | +0,5 | 1420 | 160 |
| 132.40.1600 | 134.40.1600 | 1795 | 1405 | 220 | 1743 | 1457 | 48 | 26 | 16 | 1872 | 114 | 1328 | 84 | 60 | +0,5 | 1420 | 160 |
130.40.500 | 131.40.500 | 133.40.500 | 1995 | 1605 | 220 | 1943 | 1657 | 48 | 26 | 14 | 2072 | 145 | 1526 | 110 | 60 | +0,5 | 1560 | 215 |
| 132.40.500 | 134.40.500 | 1995 | 1605 | 220 | 1943 | 1657 | 48 | 26 | 16 | 2050 | 127 | 1520 | 96 | 60 | +0,5 | 1560 | 215 |
130.45.2000 | 131.25.2000.03 |
| 2195 | 1816 | 60 | 2127 | 1885 | 60 | 33 | 16 | 2267 | 138 | -- | -- | 105 | +0,9 | 1660 | 66,3 |
| 131.45.2000.04 |
| 2221 | 1779 | 231 | 2155 | 1845 | 60 | 33 | 16 | 2304 | 141 | 1696 | 107 | 160 | +0,5 | 2050 | 239 |
| 131.45.2000 | 133.45.2000 | 2221 | 1779 | 231 | 2155 | 1845 | 60 | 33 | 16 | 2304 | 141 | 1696 | 107 | 160 | +0,5 | 2050 | 239 |
| 132.45.2000 | 134.45.2000 | 2221 | 1779 | 231 | 2155 | 1845 | 60 | 33 | 18 | 2304 | 125 | 1692 | 95 | 160 | +0,5 | 2050 | 239 |
130.45.2240 | 131.45.2240 | 133.45.2240 | 2461 | 2019 | 231 | 2395 | 2085 | 60 | 33 | 16 | 2560 | 157 | 1920 | 121 | 160 | +0,5 | 2310 | 268 |
| 132.45.2240 | 134.45.2240 | 2461 | 2019 | 231 | 2395 | 2085 | 60 | 33 | 18 | 2556 | 139 | 1926 | 108 | 160 | +0,5 | 2310 | 268 |
| 131.45.2500.04 |
| 2721 | 2279 | 231 | 2655 | 2345 | 72 | 33 | 18 | 2826 | 154 | -- | -- | 160 | +0,5 | 2550 | 302 |
130.45.2500 | 131.45.2500 | 133.45.2500 | 2721 | 2279 | 231 | 2655 | 2345 | 72 | 33 | 18 | 2826 | 154 | 2178 | 122 | 160 | +0,5 | 2550 | 302 |
| 132.45.2500 | 134.45.2500 | 2721 | 2279 | 231 | 2655 | 2345 | 72 | 33 | 20 | 2820 | 138 | 250 | 110 | 160 | +0,5 | 2550 | 302 |
130.45.2500 | 131.45.2500 | 133.45.2500 | 3021 | 2579 | 231 | 2955 | 2645 | 72 | 33 | 18 | 3114 | 170 | 2484 | 139 | 160 | +0,5 | 2850 | 339 |
| 132.45.2500 | 134.45.2500 | 3021 | 2579 | 231 | 2955 | 2645 | 72 | 33 | 20 | 3120 | 153 | 2450 | 125 | 160 | +0,5 | 2850 | 339 |
| 132.45.2500.03 |
| 3021 | 2579 | 231 | 2955 | 2645 | 72 | 33 | 20 | 3120 | 153 |
|
| 160 | +0,5 | 2896 | 323 |
| 132.45.2500.12 |
| 3021 | 2579 | 231 | 2955 | 2645 | 72 | 33 | 18 | 3114 | 170 | -- | -- | 160 | +0,5 | 2896 | 323 |
130.50.360 | 131.50.360 | 133.50.360 | 3432 | 2868 | 270 | 3342 | 2958 | 72 | 45 | 20 | 3540 | 174 | 2760 | 139 | 50 | +0,5 | 3560 | 381 |
| 132.50.360 | 134.50.360 | 3432 | 2868 | 270 | 3342 | 2958 | 72 | 45 | 22 | 3542 | 158 | 2750 | 126 | 50 | +0,5 | 3560 | 381 |
130.50.360 |
|
| 3432 | 2868 | 270 | 3342 | 2958 | 72 | 45 |
|
|
|
|
|
|
| 3735 | 502 |
| 131.30.360.12K |
| 3376 | 2922 | 182 | 3286 | 3014 | 56 | 45 | 20 | 3476 | 171 |
|
| 120 | +0,5 | 2050 | 202 |
| 131.50.360.12K |
| 3432 | 2868 | 270 | 3342 | 2958 | 72 | 45 | 20 | 3540 | 174 |
|
| 50 | +0,5 | 3735 | 474 |
| 132.50.360.12K |
| 3432 | 2868 | 270 | 3342 | 2958 | 72 | 45 | 22 | 3542 | 158 |
|
| 50 | +0,5 | 3735 | 474 |
| 132.50.360.12K1 |
| 3432 | 2868 | 270 | 3342 | 2958 | 72 | 45 | 20 | 3536 | 174 |
|
| 195 | +0,5 | 3735 | 474 |
| 133.50.360.11K | 3432 | 2868 | 270 | 3342 | 2958 | 60 | 39 | 20 |
|
| 2760,54 | 139 | 50 | +0,5 | 3575 | 501 | |
130.50.3550 | 131.50.3550 | 133.50.3550 | 3832 | 3268 | 270 | 3742 | 3358 | 72 | 45 | 20 | 3940 | 194 | 3160 | 159 | 50 | +0,5 | 4040 | 431 |
| 132.50.3550 | 134.50.3550 | 3832 | 3268 | 270 | 3742 | 3358 | 72 | 45 | 22 | 3938 | 176 | 3146 | 144 | 50 | +0,5 | 4040 | 431 |
| 132.50.3550.03K |
| 3832 | 3268 | 270 | 3742 | 3358 | 72 | 45 | 22 | 3933,6 | 176 |
|
| 50 | +0,5 | 4105 | 401 |
| 132.50.3550.12 |
| 3832 | 3268 | 270 | 3742 | 3358 | 72 | 45 | 22 | 3938 | 176 |
|
| 50 | +0,5 | 4105 | 401 |
130.50.4000 | 131.50.4000 | 133.50.4000 | 4282 | 3718 | 270 | 4192 | 3608 | 50 | 45 | 22 | 4400 | 60 | 3608 | 165 | 50 | +0,5 | 4560 | 487 |
| 132.50.4000 | 134.50.4000 | 4282 | 3718 | 270 | 4192 | 3608 | 50 | 45 | 25 | 4400 | 173 | 3600 | 145 | 50 | +0,5 | 4560 | 487 |
| 131.50.4000.04K |
| 4282 | 3718 | 270 | 4192 | 3508 | 50 | 45 | 22 | 4400 | 60 |
|
| 50 | +0,5 | 4502 | 450 |
| 132.50.4000.12 |
| 4282 | 3718 | 270 | 4192 | 3608 | 50 | 45 | 25 | 4400 | 173 |
|
| 50 | +0,5 | 4502 | 450 |
130.50.4500 | 131.50.4500 | 133.50.4500 | 4782 | 4218 | 270 | 4692 | 4308 | 50 | 45 | 22 | 4606 | 220 | 4114 | 188 | 185 | +0,5 | 5445 | 550 |
| 132.50.4500 | 134.50.4500 | 4782 | 4218 | 270 | 4692 | 4308 | 50 | 45 | 25 | 4606 | 193 | 450 | 165 | 185 | +0,5 | 5445 | 550 |
| 131.50.4500.04 |
| 4782 | 4218 | 270 | 4692 | 4308 | 50 | 45 | 20 | 4850 | 242 |
|
| 185 | +0,5 | 4600 | 507 |
| 132.50.4500.04 |
| 4782 | 4218 | 270 | 4692 | 4308 | 50 | 45 | 25 | 4895 | 193 |
|
| 185 | +0,5 | 4600 | 506 |
| 131.60.5000.04 |
| 5320 | 4670 | 320 | 5220 | 4766 | 50 | 45 | 20 | 5440 | 270 |
|
| 220 | +0,5 | 6834 | 955 |

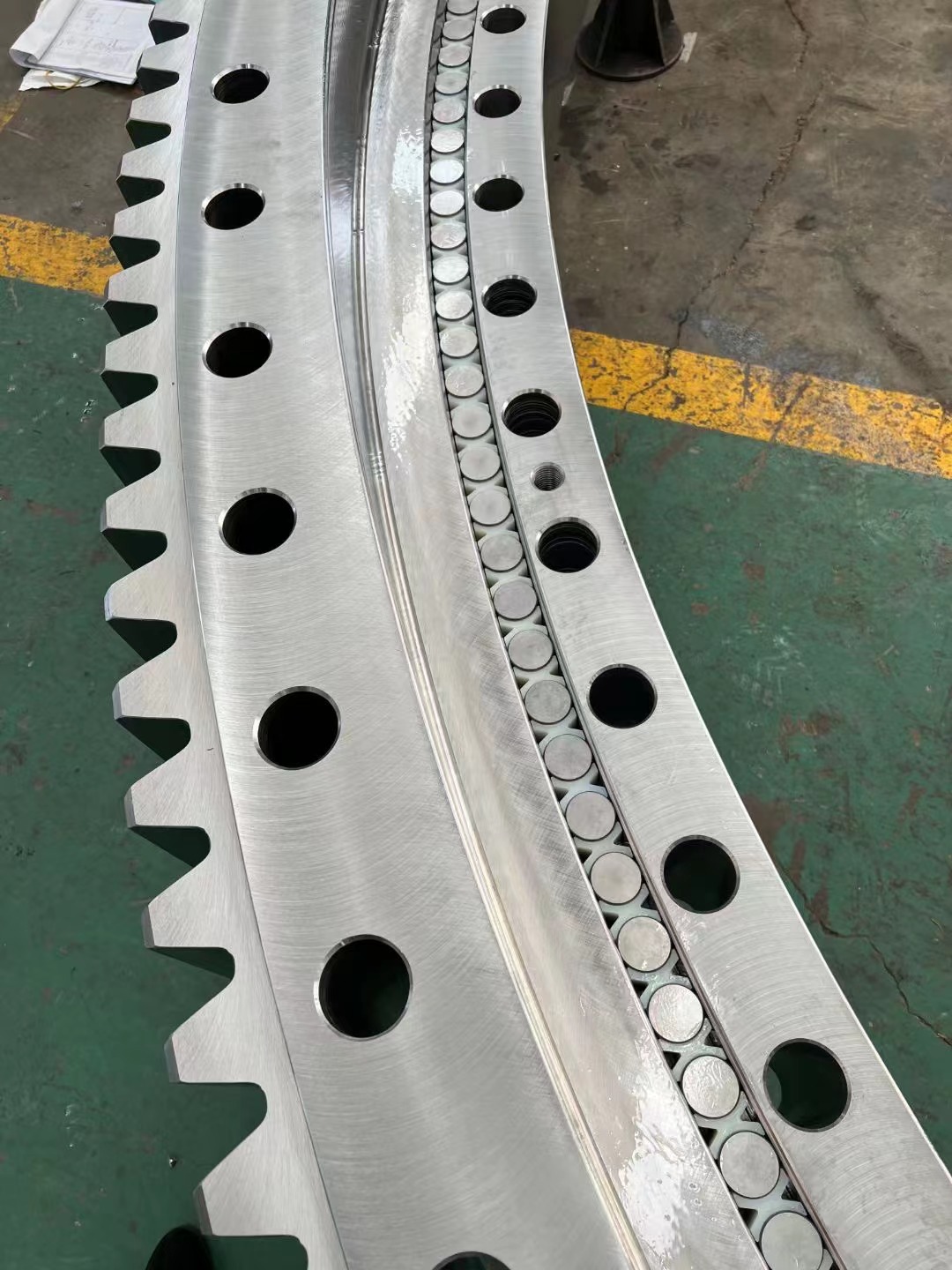

Der dreireihige Drehkranz DZE verfügt über drei Laufringe mit separaten oberen, unteren und radialen Laufbahnen, was eine präzise Bestimmung der Belastung jeder Laufrollenreihe ermöglicht. Dank seiner Fähigkeit, verschiedene Lasten gleichzeitig aufzunehmen, bietet er die höchste Tragfähigkeit aller vier Ausführungen. Die Wellen- und Radialabmessungen sind relativ groß, und die Konstruktion ist robust. Er eignet sich besonders für schwere Maschinen, die größere Durchmesser erfordern, wie z. B. Schaufelradbagger, Radkrane, Schiffskrane, Hafenkrane, Stahldrehtische für Wasserstraßen und LKW-Krane mit hoher Tragfähigkeit.
Luoyang East Bearing Co., Ltd. ist spezialisiert auf die Herstellung von vorgespannten Kreuzrollenlagern und Drehkranzlagern. Der Produktionsprozess umfasst das Schleifverfahren und eine spezielle Trägerkonstruktion. Dadurch wird eine hohe Präzision und Lebensdauer der Lager gewährleistet.
Seit ihrer Gründung im Jahr 2012 werden Speziallager und Präzisionswalzen mit Speziallager- und Präzisionswalzenkonstruktionen entwickelt und hergestellt.
Die Lagerstruktur umfasst die Serien RU, RB, RA, RE, CRBH und SX. Zu den Präzisions-Drehtischlagern gehören die Serien zahnlos (LYDZ00, LYDZ11, LYDZ020), mit Außenverzahnung (LYDZ01, LYDZ11, LYDZ021) sowie die Serien YRT, YRTS und YRTM. Geeignet für alle Anwendungen im Bereich der mechanischen Kraftübertragung.
Die von uns gefertigten Präzisions-Kreuzrollenlager bestehen aus geschmiedetem Wälzlagerstahl GCR15. GCR15SIMN wird gehärtet und wiederverwendet, wodurch die Härte nach der Glühbehandlung HRC 56–62 erreicht wird. Dies sorgt für stabile mechanische Eigenschaften und eine Lebensdauer von über 10 Jahren. East Bearing bietet auch Sonderanfertigungen für nicht kalibrierbare Lager aus Edelstahl und Hartaluminium an. 60 % unserer Präzisions-Kreuzrollenlager werden in 65 Länder exportiert. Seit der Firmengründung im Jahr 2012 haben wir über 800.000 Sätze Präzisions-Kreuzrollenlager und Präzisions-Drehtischlager produziert. Unsere Fertigungsanlagen und unser umfassendes Kundendienstteam, darunter hochpräzise Planschleifmaschinen, hochpräzise Außenrundschleiftische und hochpräzise Innenrundschleiftische, gewährleisten höchste Fertigungsgenauigkeit.
Die Entwicklungs- und Konstruktionsabteilungen von LYDZC nutzen modernste Computersoftware und Finite-Elemente-Analysen, um Ihnen innovative und maßgeschneiderte Lösungen zu bieten, die auch anspruchsvollsten Spezifikationen gerecht werden. Verschiedene Standard-Rollenlager und Kreuzrollenlager sind stets vorrätig, sodass wir Ihren Bedarf jederzeit decken können.
