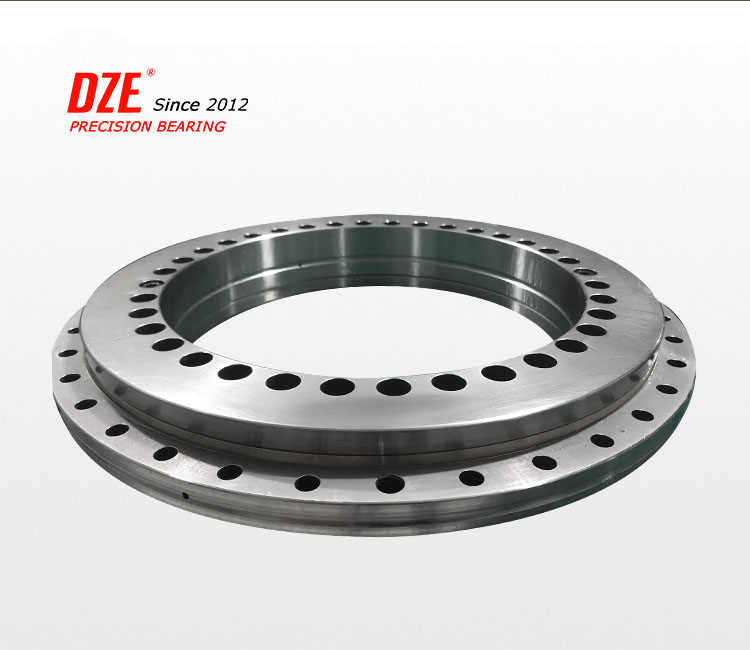

YRT-Rundtischlager bestehen aus einem Axial-/Radial-Sitzring, einem Axial-/Radial-Wellenring, einer Anlaufscheibe, zwei Nadellagerkäfigen und einem Satz radialer Zylinderrollen. Sitzring und Wellenring verfügen über gleichmäßig verteilte Befestigungsschraubenlöcher. Das Präzisions-Drehtischlager YRT zeichnet sich durch hohe axiale und radiale Belastbarkeit, hohe Kippsteifigkeit und extrem hohe Präzision aus. Axial-/Radial-Rollenlager eignen sich für Rundtische, Spannfutter und Fräsköpfe sowie für Lagerkonfigurationen in Messungen und Experimenten. Lager der YRT-Serie stellen zudem hohe Anforderungen an die passenden Geräteteile. Das Anzugsdrehmoment der Befestigungsschrauben muss bei der Montage kontrolliert werden.
Lager der YRT-Serie, voll ausgestattete Spindel für fünfachsige Bearbeitungswerkzeuge.

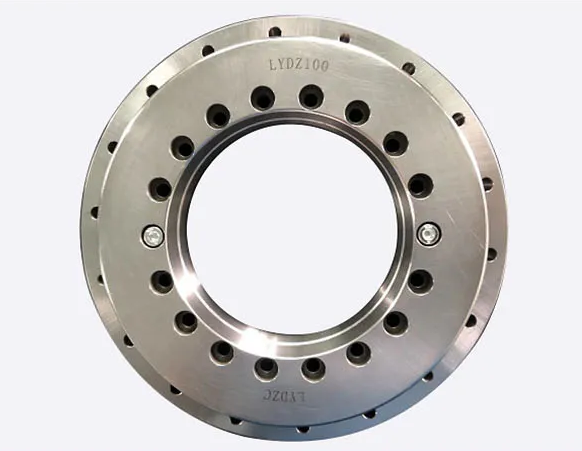

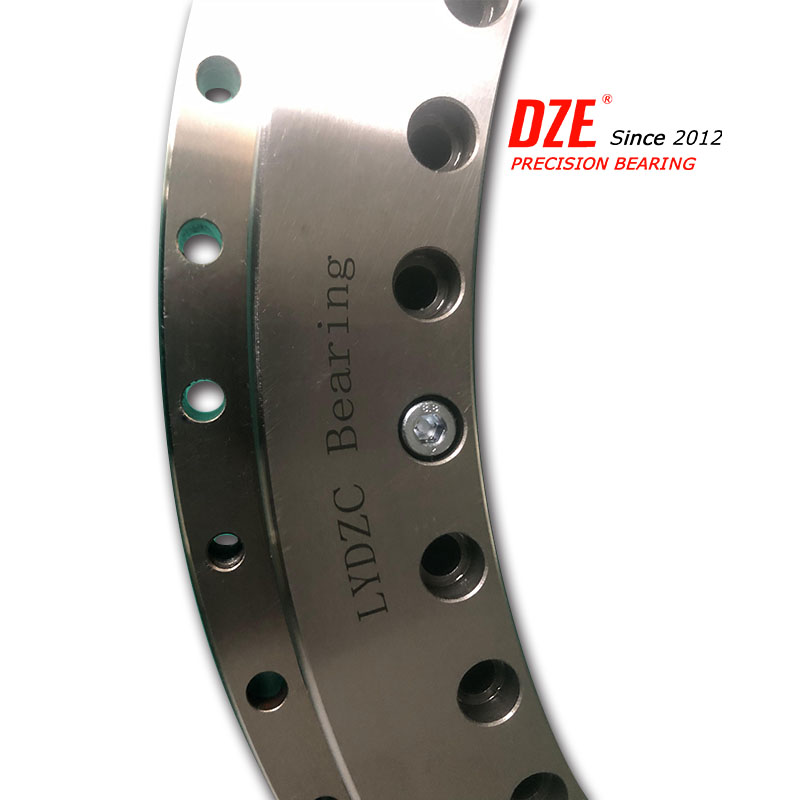

YRT100 Drehteller-Präzisionslager YRT

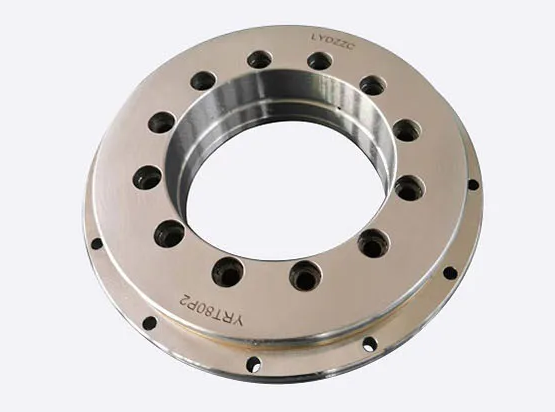

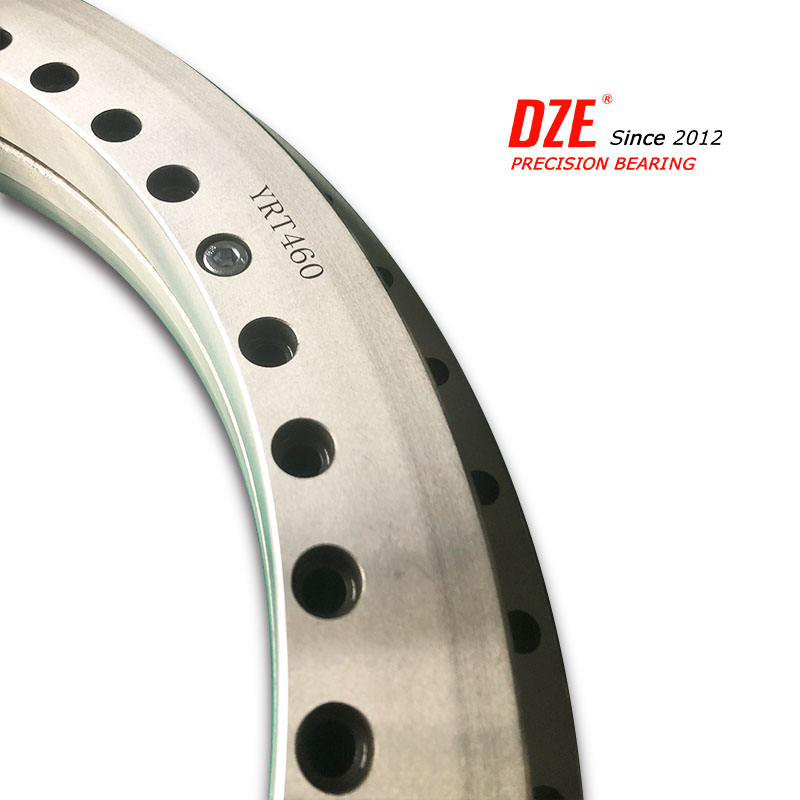

Lager der YRT80 YRT-Serie

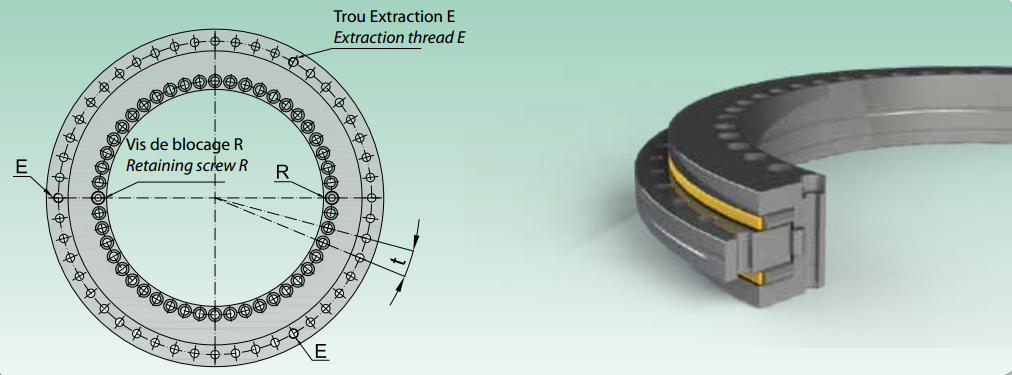

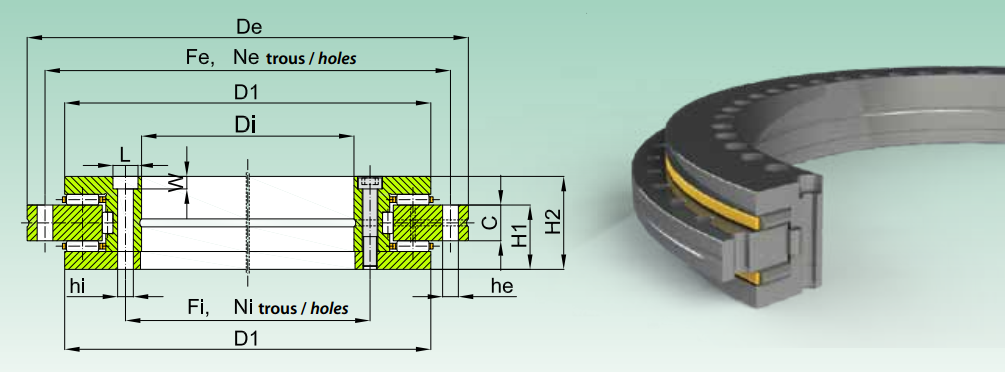

MModell | Grenzabmessungen | Genauigkeit（μm） | ||||||||
Von | Von | H2 | H1 | |||||||
Nenngröße | Obere Abweichung | UntereAbweichung | Größe | Obere Abweichung | UntereAbweichung | Höhe | Teilehöhe | Abweichung | ||
Einheit: mm | ||||||||||
YRT50 | 50 | 0 | -0,008 | 126 | 0 | -0,011 | 30 | 20 | ±0,125 | 2 |
YRT80 | 80 | 0 | -0,009 | 146 | 0 | -0,011 | 35 | 23.35 | ±0,155 | 3 |
YRT100 | 100 | 0 | -0,01 | 185 | 0 | -0,015 | 38 | 25 | ±0,1755 | 3 |
YRT120 | 120 | 0 | -0,01 | 210 | 0 | -0,015 | 40 | 26 | ±0,1755 | 3 |
YRT150 | 150 | 0 | -0,013 | 240 | 0 | -0,015 | 40 | 26 | ±0,1755 | 3 |
YRT180 | 180 | 0 | -0,013 | 280 | 0 | -0,018 | 43 | 29 | ±0,1755 | 4 |
YRT200 | 200 | 0 | -0,015 | 300 | 0 | -0,018 | 45 | 30 | ±0,1755 | 4 |
YRT260 | 260 | 0 | -0,018 | 385 | 0 | -0,02 | 55 | 36,5 | ±0,2000 | 6 |
YRT325 | 325 | 0 | -0,023 | 450 | 0 | -0,023 | 60 | 40 | ±0,2000 | 6 |
YRT395 | 395 | 0 | -0,023 | 525 | 0 | -0,028 | 65 | 42,5 | ±0,2000 | 6 |
YRT460 | 460 | 0 | -0,023 | 600 | 0 | -0,028 | 70 | 46 | ±0,2255 | 6 |
YRT580 | 580 | 0 | -0,025 | 750 | 0 | -0,035 | 90 | 60 | ±0,2500 | 10 |
YRT650 | 650 | 0 | -0,038 | 870 | 0 | -0,05 | 122 | 78 | ±0,2500 | 10 |
YRT850 | 850 | 0 | -0,05 | 1095 | 0 | -0,063 | 124 | 80,5 | ±0,3000 | 12 |
YRT950 | 950 | 0 | -0,05 | 1200 | 0 | -0,063 | 132 | 86 | ±0,3000 | 12 |
YRT1030 | 1030 | 0 | -0,072 | 1300 | 0 | -0,08 | 145 | 92,5 | ±0,4000 | 15 |
Lagertyp | Grenzabmessungen | Befestigungslöcher | ||||||||||||
D | D | H | H1 | C | d1 | dn | dm | Innenring | Außenring | |||||
d0 | ds | Ts |
| dl | Nummer | |||||||||
Menge | Menge | |||||||||||||
Einheit: mm | ||||||||||||||
YRT50 | 50 | 126 | 30 | 20 | 10 | 105 | 63 | 116 | 5.6 | - | - | 10 | 5.6 | 12 |
YRT80 | 80 | 146 | 35 | 23.35 | 12 | 130 | 92 | 138 | 5.6 | 10 | 4 | 10 | 4.6 | 12 |
YRT100 | 100 | 185 | 38 | 25 | 12 | 160 | 112 | 170 | 5.6 | 10 | 5.4 | 16 | 5.6 | 15 |
YRT120 | 120 | 210 | 40 | 26 | 12 | 184 | 135 | 195 | 7 | 11 | 6.2 | 22 | 7 | 21 |
YRT150 | 150 | 240 | 40 | 26 | 12 | 214 | 165 | 225 | 7 | 11 | 6.2 | 34 | 7 | 33 |
YRT180 | 180 | 280 | 43 | 29 | 15 | 244 | 194 | 260 | 7 | 11 | 6.2 | 46 | 7 | 45 |
YRT200 | 200 | 300 | 45 | 30 | 15 | 274 | 215 | 285 | 7 | 11 | 6.2 | 46 | 7 | 45 |
YRT260 | 260 | 385 | 55 | 36,5 | 18 | 345 | 280 | 365 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 |
YRT325 | 325 | 450 | 60 | 40 | 20 | 415 | 342 | 430 | 9.3 | 15 | 8.2 | 34 | 9.3 | 33 |
YRT395 | 395 | 525 | 65 | 42,5 | 20 | 486 | 415 | 505 | 9.3 | 15 | 8.2 | 46 | 9.3 | 45 |
YRT460 | 460 | 600 | 70 | 46 | 22 | 560 | 482 | 580 | 10 | 15 | 8.2 | 46 | 10 | 45 |
YRT580 | 580 | 750 | 90 | 60 | 30 | 700 | 610 | 720 | 11.4 | 18 | 11 | 46 | 11.4 | 42 |
YRT650 | 650 | 870 | 122 | 78 | 34 | 800 | 680 | 830 | 14 | 20 | 13 | 46 | 14 | 42 |
YRT850 | 850 | 1095 | 124 | 80,5 | 37 | 1018 | 890 | 1055 | 18 | 26 | 17 | 58 | 18 | 54 |
YRT950 | 950 | 1200 | 132 | 86 | 40 | 1130 | 990 | 1160 | 18 | 26 | 17 | 58 | 18 | 54 |
YRT1030 | 1030 | 1300 | 145 | 92,5 | 40 | 1215 | 1075 | 1255 | 18 | 26 | 17 | 60 | 18 | 66 |
- Leicht vorgespanntes Axial-/Radial-Rollenlager
- Für die einwandfreie Funktion des Lagers ist eine hochwertige Kontaktfläche erforderlich
- Prüfen Sie das dynamische Reibungsmoment bei 5 U/min. Das statische Reibungsmoment sollte
Dynamische Reibung
- Das Anziehdrehmoment muss in 3 Schritten über Kreuz aufgebracht werden.
- Leicht vorgespannte Lager
- Die Lager benötigen eine hochwertige Passfläche, um einwandfrei zu funktionieren
- Prüfen Sie das dynamische Reibungsmoment bei 5 U/min. Das statische Reibungsmoment sollte das 2- bis 2,5-fache des dynamischen Reibungsmoments betragen
- Das Anziehdrehmoment muss in 3 Schritten über Kreuz aufgebracht werden.
