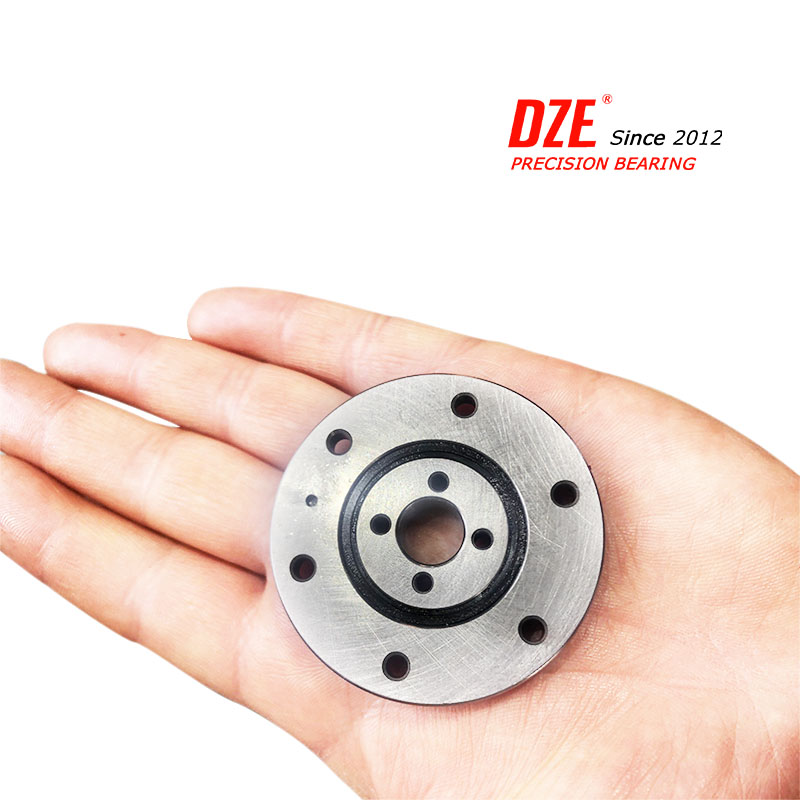

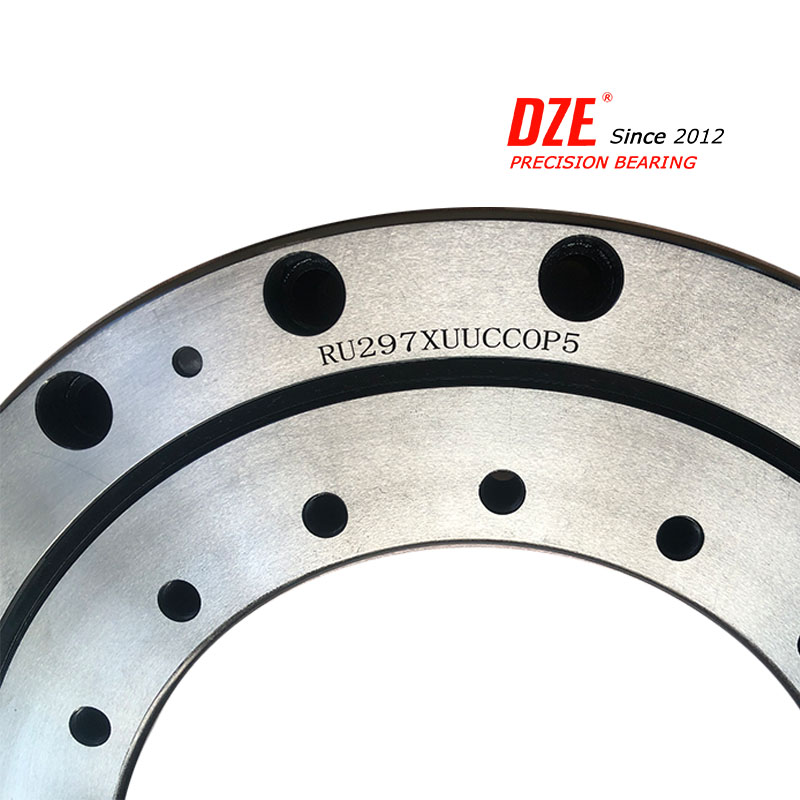

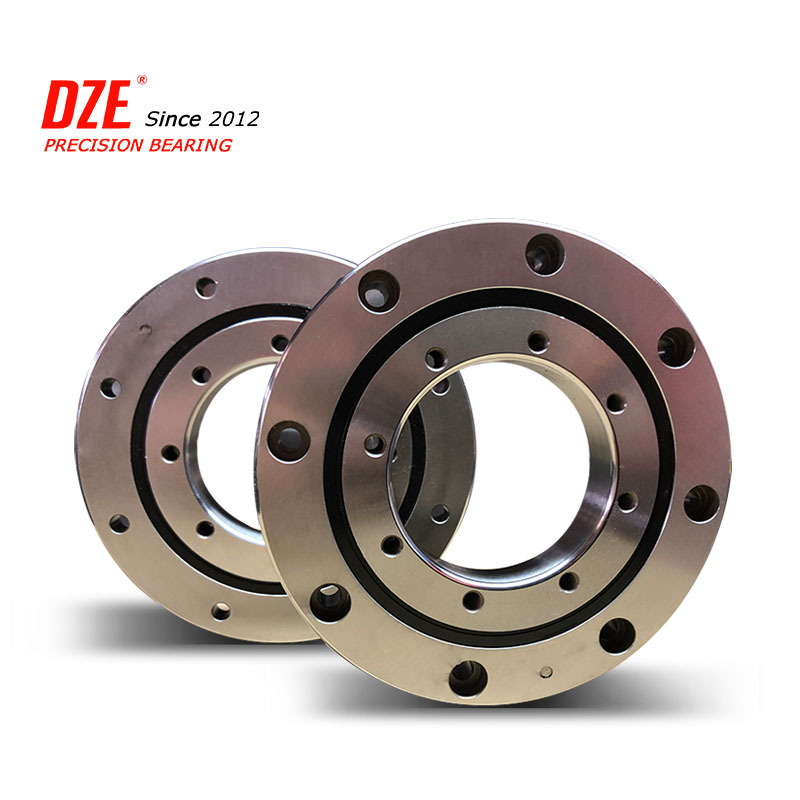

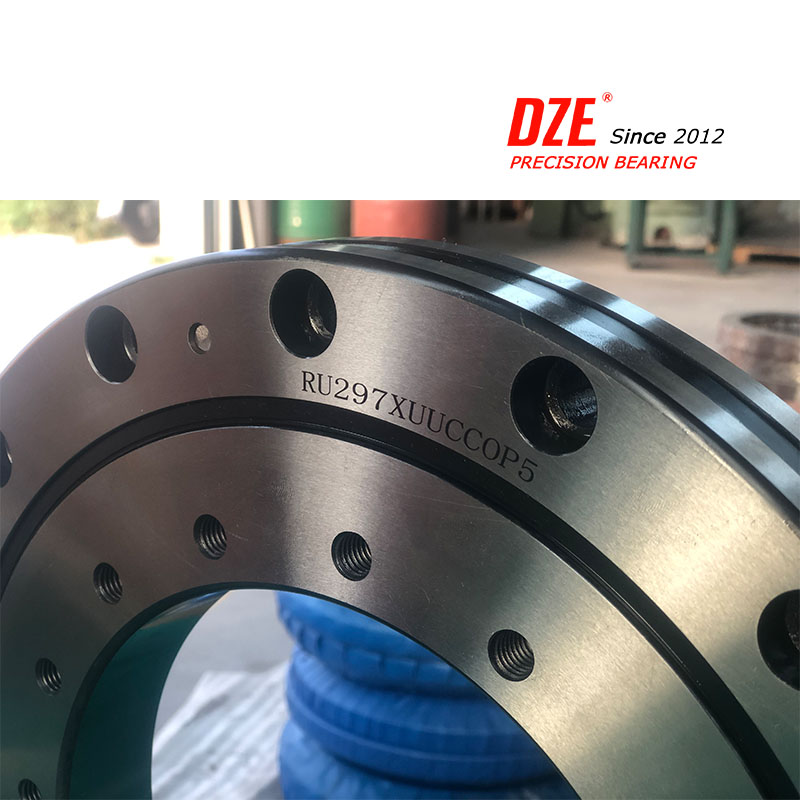

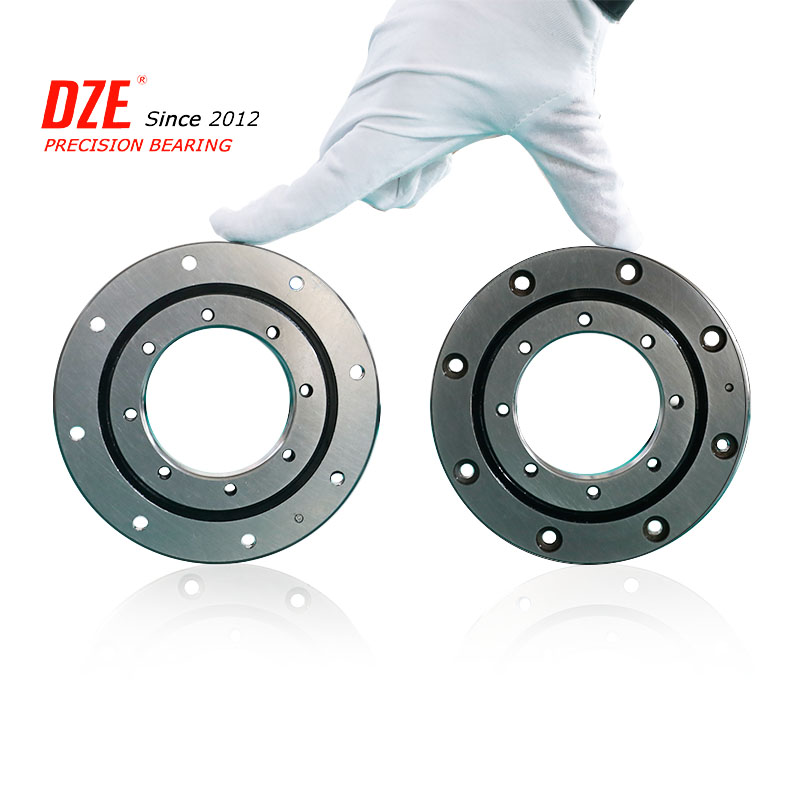

Die kleinen Wälzlager der XDU-Serie benötigen keine festen Flansche und Auflageflächen, da die Befestigungslöcher bereits bearbeitet sind. Dank der integrierten Innen- und Außenringkonstruktion mit Auflagefläche hat die Montage zudem kaum Auswirkungen auf die Leistung, sodass eine stabile Rotationsgenauigkeit und ein gleichbleibendes Drehmoment gewährleistet sind. Sie eignen sich für die Rotation von Innen- und Außenring. DZE stellt Ihnen die für Sie wichtige Lagerzeichnung zur Verfügung.
• Leistung: Hohe Rotationsflexibilität und -steifigkeit bei gleichzeitig erheblicher Materialkostenersparnis. Zwei Lagerlaufbahnen und Rollen sind rechtwinklig über Kreuz angeordnet, wobei benachbarte Rollen in entgegengesetzte Richtungen zeigen. Zwischen den Rollen befinden sich Trennblöcke, und auf den Rollen sind Stützdichtungen angebracht, wodurch die beiden Rollenhälften denselben Bauraum einnehmen. Durch den Winkel und die konische Geometrie des gekreuzten Rollenlagers ist die effektive Spannweite des Lagers um ein Vielfaches größer als seine tatsächliche Breite.
• Last: Ca = 234000 N dynamische Nennlast, axial; C0a = 690000 N statische Nennlast, axial; Cr = 166000 N dynamische Nennlast, radial; C0r = 340000 N statische Nennlast, radial
• Bearbeitungsverfahren für hochtemperaturbeständige XDU-Lager: Zeichnungsprüfung – Schmiedevorbereitung – Glühen – Härten und Anlassen – Drehen – Hochfrequenzbehandlung der Laufbahn – Stabilisierungsbehandlung – Vorschleifen – Endschleifen – Endproduktprüfung – Verpackung – Lieferung – Kundendienst – Dokumentation
• XDU-Lagerverpackung: 3-lagiger Verpackungsbeutel + Holzkistenverpackung
•Transport: XDU sorgt dafür, dass jeder Lagersatz reibungslos bei Ihnen ankommt. Ob See-, Luft-, Land- oder Expresstransport – XDU garantiert die Lieferung des fertigen Produkts innerhalb von 30–40 Tagen.
•Produktionsgröße: Innendurchmesser von 20 mm bis 6000 mm
•Bauart: kleine Wälzlager, hochtemperaturbeständige Lager, Drehkranzlager, Kreuzzylinderrollenlager der Serie XDU, Lagerzeichnung;
•Designleitfaden: XDU verwendet 3D-Animationsdesign und Finite-Elemente-Analyse zur Simulation des tatsächlichen Modells;
• Montagehinweise: Entscheidend für die Montage sind die Lagergenauigkeit und die Sauberkeit der Passteile. Für professionelle Unterstützung können Sie sich gerne an uns wenden.

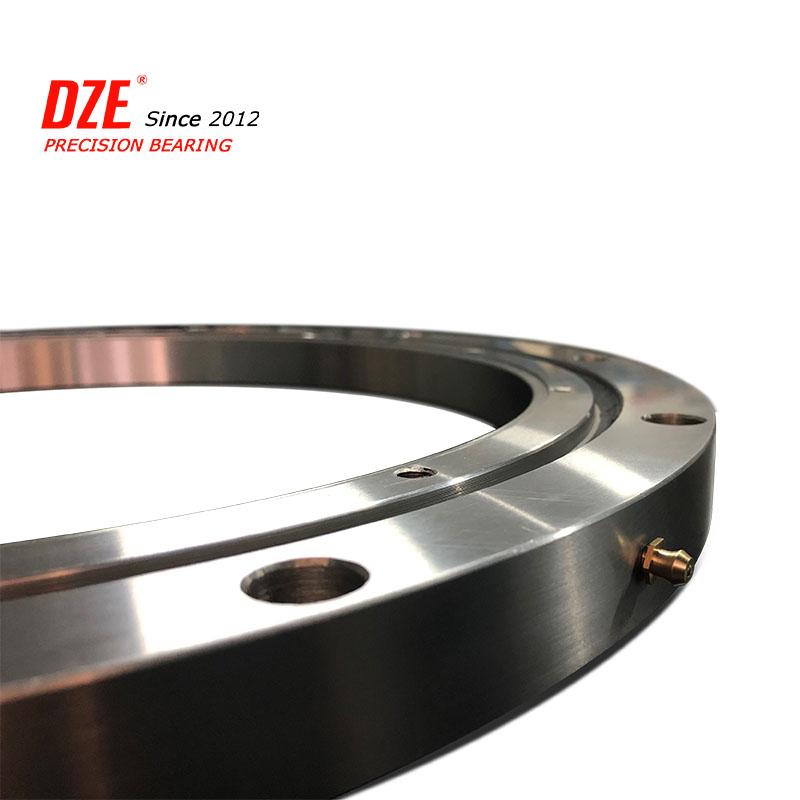

•Wartungshinweise: Geeignetes Fett verwenden und regelmäßig Fett nachfüllen. Wälzlagerhersteller bietet einen 24-Stunden-Service.

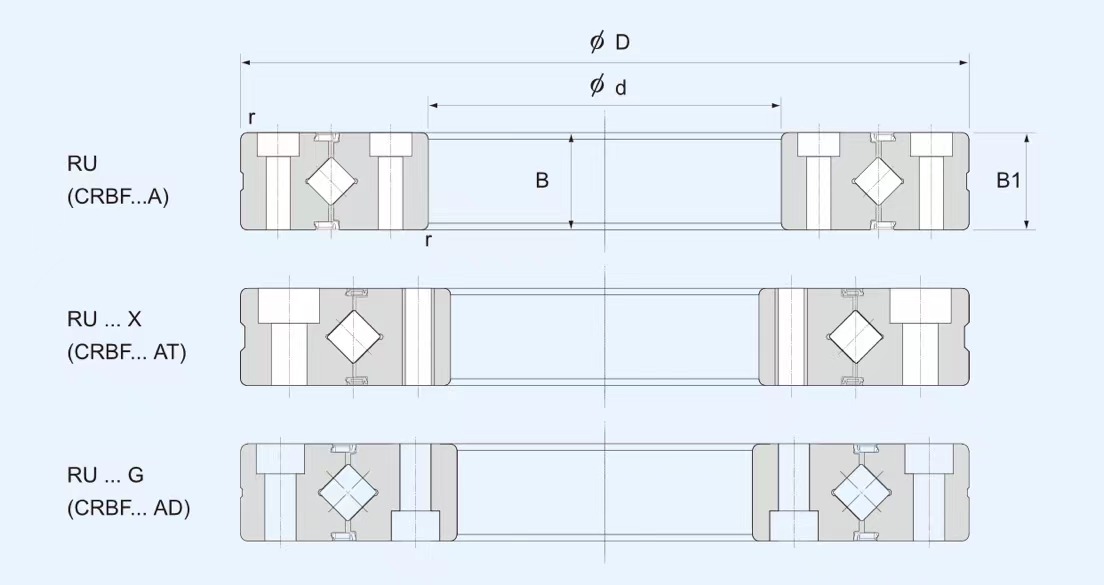

MODELL | GRÖSSE | Schultergröße | Laden | Gewicht | ||||||
INNERE | DRAUSSEN | ZENTRIEREN SIE | HÖHE | Fase | Cr | Cor | ||||
D | D | Dpw | H | rmin | ds | Ja | kN | kN | kg | |
XDU28 | 10 | 52 | 28 | 8 | 0,3 | 24 | 29,5 | 2.9 | 24 | 0,13 |
XDIN 42 | 20 | 70 | 42 | 12 | 0,5 | 37 | 47 | 7,8 | 8.6 | 0,29 |
XDIN 66 | 35 | 95 | 66 | 15 | 0,6 | 59 | 74 | 17,5 | 22.3 | 0,62 |
XDIN 85 | 55 | 120 | 85 | 15 | 0,6 | 79 | 93 | 20.3 | 29,5 | 1 |
XDIN 124(G) | 80 | 165 | 124 | 22 | 1 | 114 | 134 | 33.1 | 50,9 | 2.6 |
XDIN 124X | ||||||||||
XDIN 148(G) | 90 | 210 | 147,5 | 25 | 1,5 | 133 | 162 | 49.1 | 76,8 | 4.9 |
XDIN 148X | ||||||||||
XDIN 178(G) | 115 | 240 | 178 | 28 | 1,5 | 161 | 195 | 80,3 | 135 | 6.8 |
XDIN 178X | ||||||||||
XDIN 228(G) | 160 | 295 | 227,5 | 35 | 2 | 208 | 246 | 104 | 173 | 11.4 |
XDIN 228X | ||||||||||
XDIN 297(G) | 210 | 380 | 297,5 | 40 | 2,5 | 272 | 320 | 156 | 281 | 21.3 |
XDIN 297X | ||||||||||
XDIN 445(G) | 350 | 540 | 445,4 | 45 | 2,5 | 417 | 473 | 222 | 473 | 35,4 |
XDIN 445X | ||||||||||
*Hinweis: Die obige Liste enthält die Standardproduktmodelle. Für kundenspezifische XDU-Lager kontaktieren Sie uns bitte unter der Nummer 13700810892. Wir erstellen Ihnen gerne ein individuelles Angebot.
Jeder Satz DZE-Präzisionslager wird vor Verlassen des Werks mit Rostschutzöl beschichtet und mit EP2-Fett oder 7018-Flugzeugfett befüllt.
DZE-Lager werden üblicherweise dreilagig verpackt: wasserdichte Kunststofffolie, Kraftpapier und Verpackungsbeutel. Unsere Verpackungsbeutel sind in Blau, Weiß und Rot erhältlich. Die Lager sind mit dem Logo der DZE-Lagerfabrik gekennzeichnet. Um Beschädigungen zu vermeiden, verwenden wir zusätzlich Holzkisten.
Für RU-Kreuzrollenlager, RB-Kreuzrollenlager, SX-Kreuzrollenlager und Harmonic-Reducer-Lager verwenden wir Vakuumverpackung und fügen außen Kartons hinzu.
Die Fachkräfte im Bereich Präzisionslager bei DZE wurden intensiv gefördert. Das Unternehmen beschäftigt 15 leitende Ingenieure und 5 Hochschulabsolventen. In langjähriger Zusammenarbeit mit Luoyang LYC Bearing Co., Ltd. und dem Luoyang ZYS Bearing Research Institute wurden gemeinsam Industriestandards und nationale technische Normen erarbeitet, was maßgeblich zur Entwicklung des Unternehmens beigetragen hat.
DZE ist nach den Normen 3.1, 3.2, ABS und CCS zertifiziert. Unser Team verfügt über umfassende Technologie und langjährige Erfahrung in der Wälzlagerindustrie. Dank unseres globalen Netzwerks können wir jedes Wälzlagerproblem für Sie lösen. DZE-Lager sind der ideale Ersatz für die gängigsten und bekanntesten Marken.
