Kreuzrollenlager der Serie LYDZ 13 sind ein wichtiger Bestandteil von DZE. Diese Serie zeichnet sich durch hohe Steifigkeit, geringes Reibungsmoment und eine sehr kompakte Bauweise aus. Diese Produktreihe wird gewählt, wenn Vierpunkt-Kugellager die Kundenanforderungen hinsichtlich Drehmoment und Steifigkeit nicht erfüllen können.
Als Hersteller von Lagerkomponenten verfügt DZE über mehr als 10 Jahre Erfahrung in der Herstellung von Präzisionslagern.

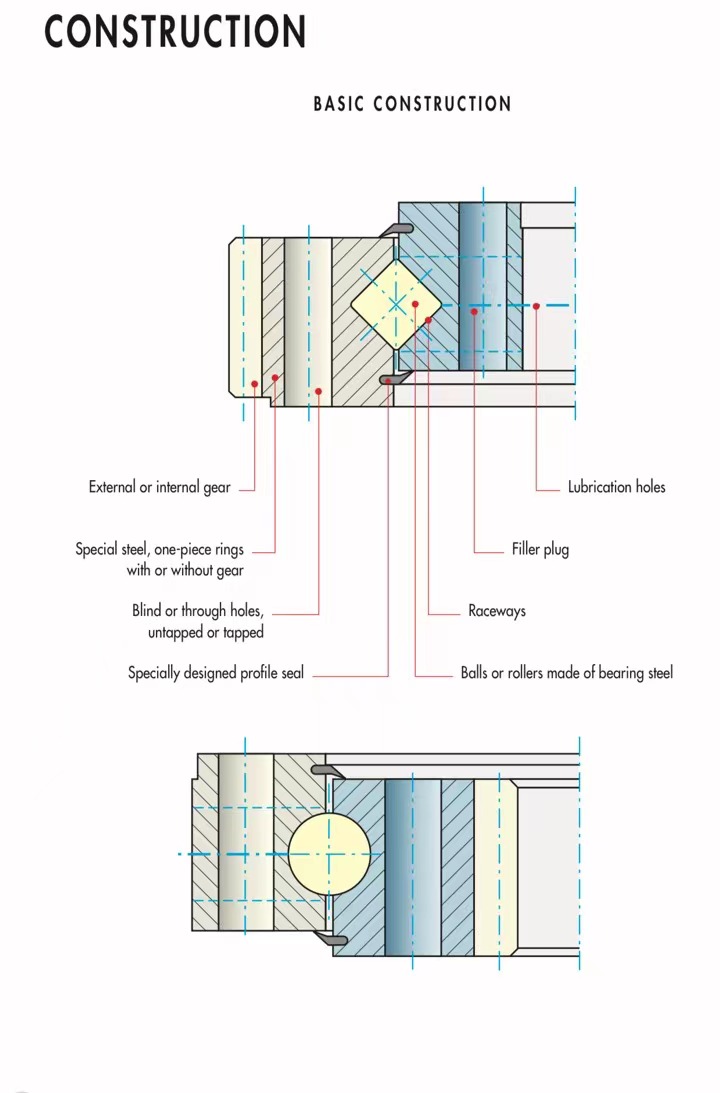

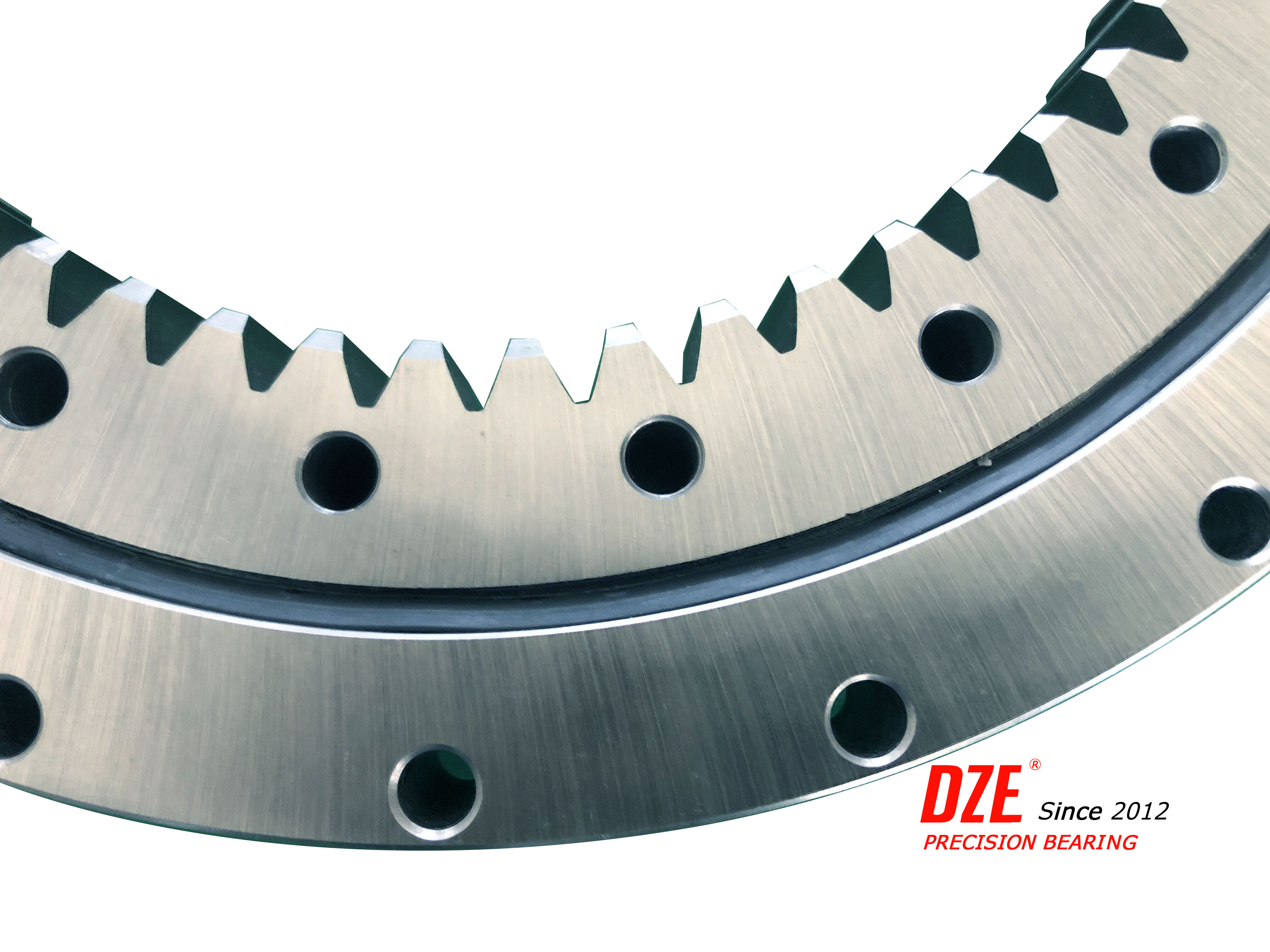

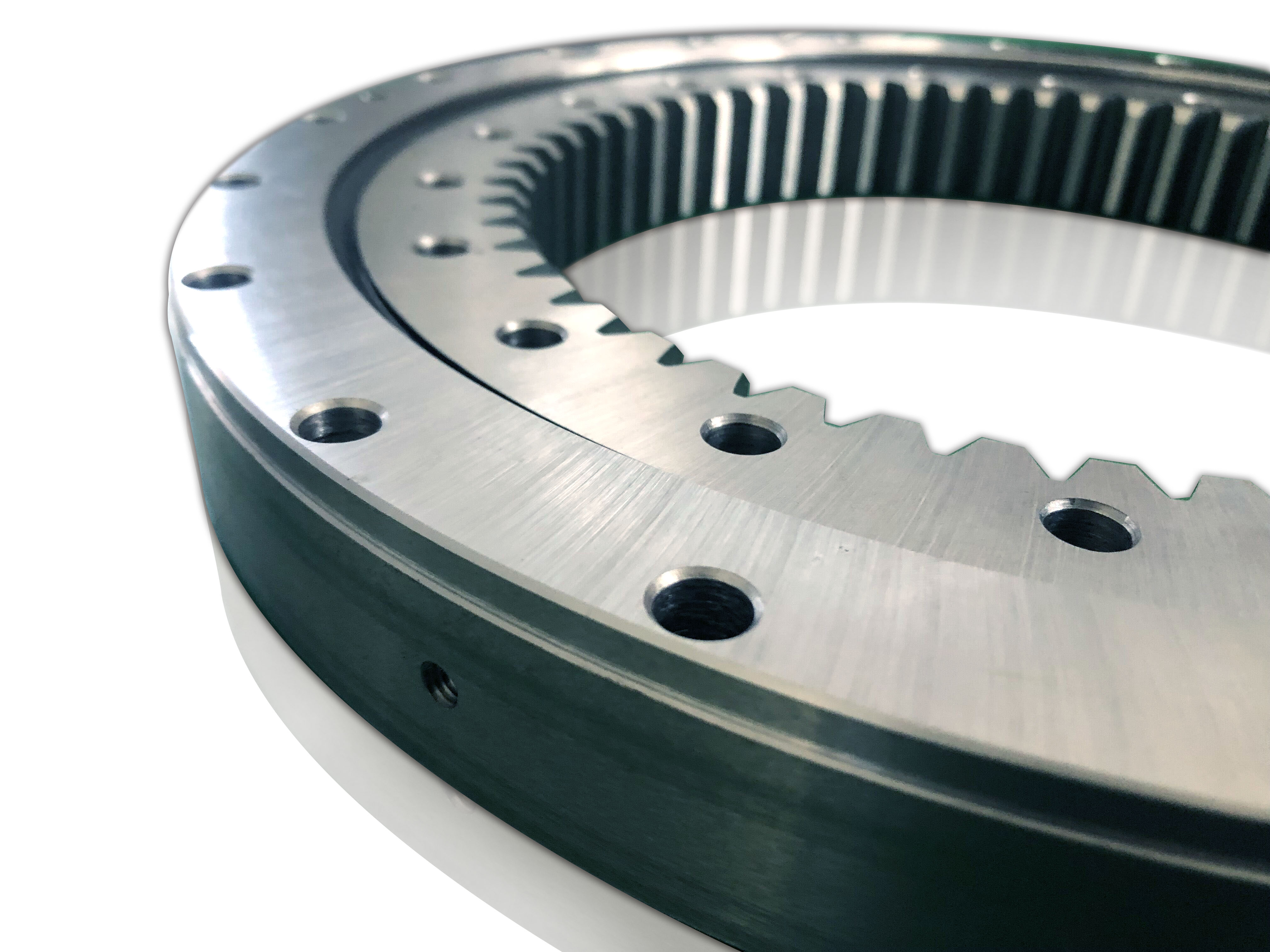

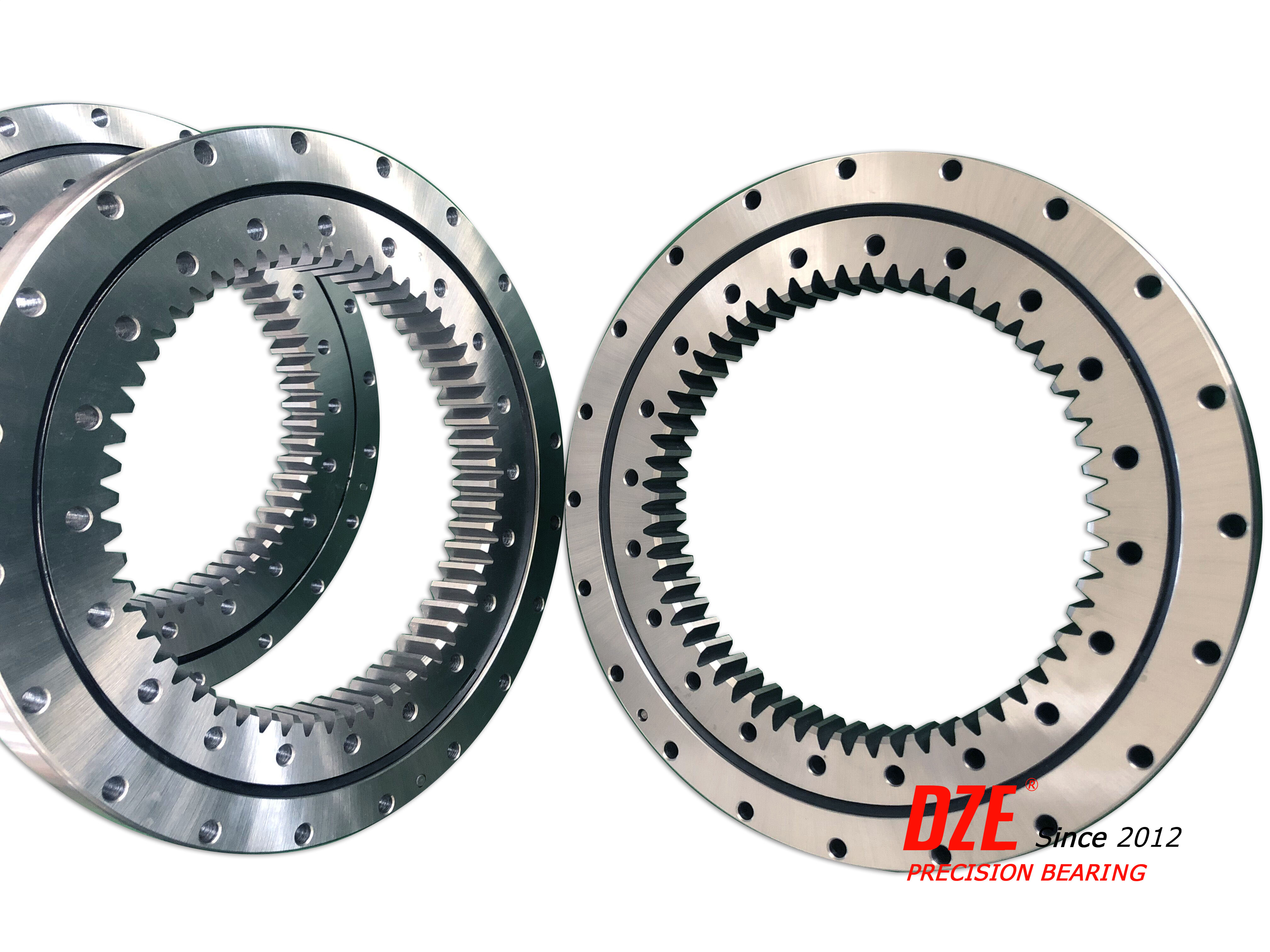

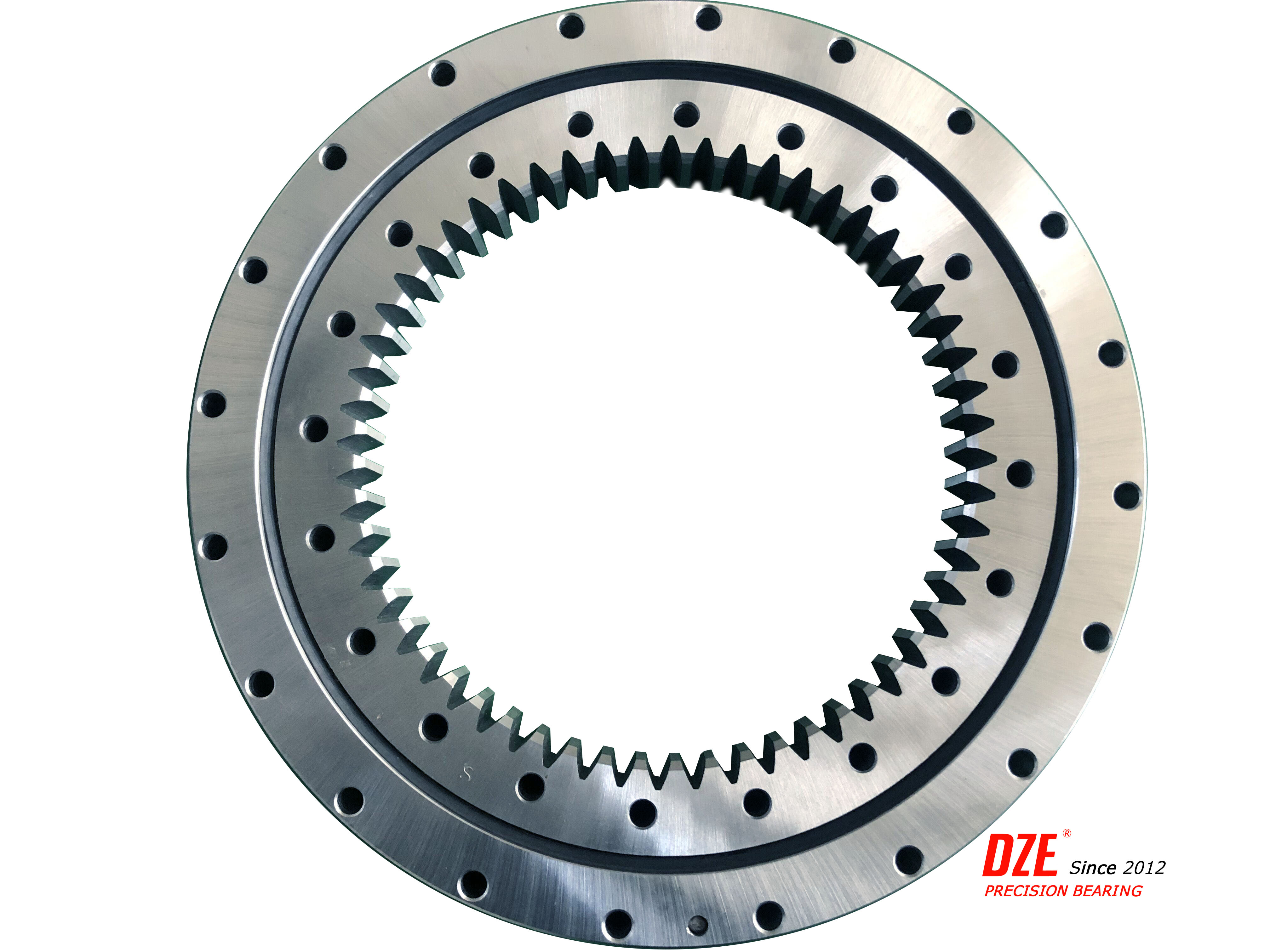

Innenzahnradlager haben V-förmige Laufbahnen in den Ringen und verwenden Zylinderrollen. Die Rollen sind kreuzweise angeordnet, sodass Innenzahnradlager Radialkräften, Axialkräften, Momentenbelastungen oder deren kombinierten Belastungen standhalten können. Im Vergleich zu Vierpunkt-Kugellagern weisen Innenzahnradlager einen geringeren Rotationswiderstand auf, da jede Rolle nur in eine Richtung belastet wird und die Kontaktfläche und geometrische Form der Rollen sie steifer als Kugeln machen.
Bei weitgehend gleichen Abmessungen haben Rollen eine höhere Tragfähigkeit als Kugeln. Da jedoch nicht alle Rollen in eine Richtung zeigen, sind Innenverzahnungslager nicht so tragfähig wie Vierpunkt-Kugellager.

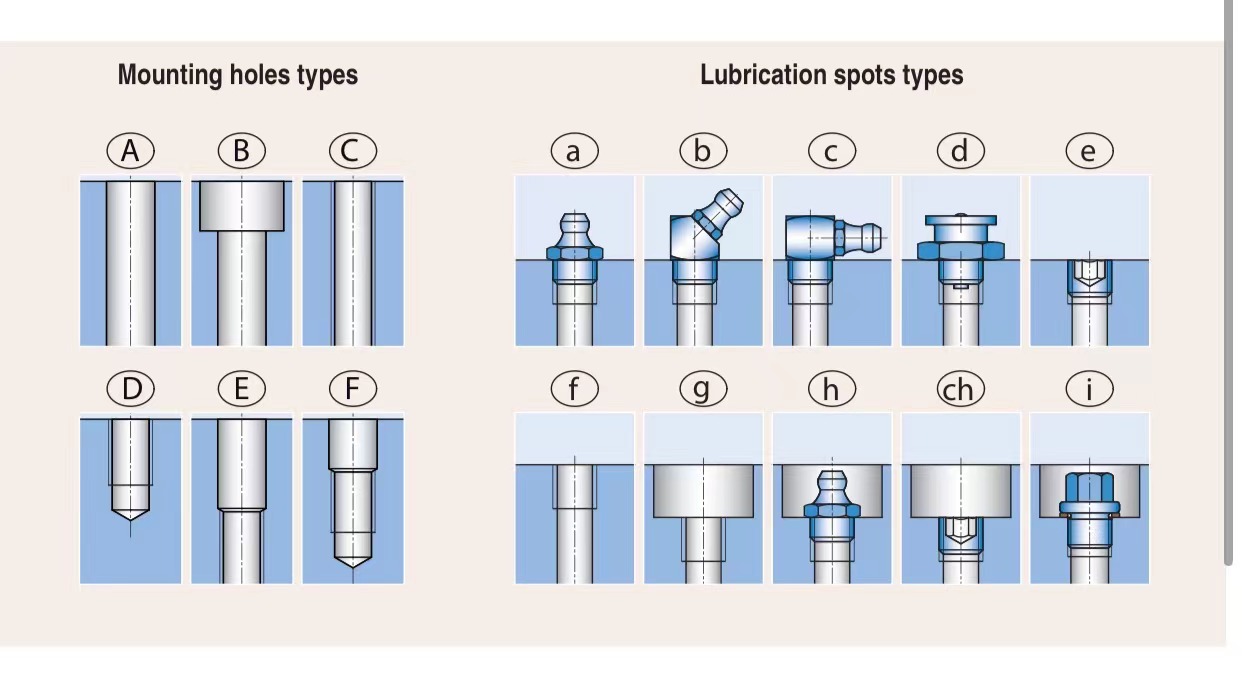

Zahnräder oder andere Antriebsmechanismen können auf der inneren oder äußeren Ringstützstruktur konstruiert werden, und das Lagerlochmuster kann nach Kundenwunsch bestimmt werden
D | D | H | Gewicht | M | MIT | DZE-Modell | MODELL | |
340 | 216 | 38 | 12 | 4 | 56 | LYDZ 13-340 | XI 120288N |
|
451 | 291 | 55 | 28 | 5 | 60 | LYDZ 13-451 | 07-0380-01 |
|
451 | 291 | 45 | 28 | 5 | 60 | LYDZ 13-451 | ZR1.16.0380.400-1SPPN |
|
475 | 304 | 55 | 31 | 4 | 77 | LYDZ 13-475 | 162.16.0400.891.21.1503 |
|
484 | 325 | 56 | 31 | 5 | 67 | LYDZ 13-484 | RKS.162.14.0414 |
|
484 | 325 | 56 | 31 | 5 | 67 | LYDZ 13-484 | ZR1.14.0414.201-3SPTN |
|
484 | 325 | 56 | 31 | 5 | 67 | LYDZ 13-484 | XSI140414-N |
|
531 | 345 | 55 | 40 | 5 | 70 | LYDZ 13-531 | 162.16.0450.890.11.1503 |
|
535 | 336 | 62 | 48 | 6 | 57 | LYDZ 13-535 | 162.20.0450.891.21.1503 |
|
562 | 384 | 60 | 42 | 6 | 66 | LYDZ 13-562 | RKS.111280101002 |
|
562 | 385 | 60 | 43 | 6 | 66 | LYDZ 13-562 | 07-0489-11 |
|
562 | 385 | 60 | 44 | 6 | 66 | LYDZ 13-562 | ZR1.20.0489.400-1SPPN |
|
614 | 444 | 56 | 45 | 6 | 76 | LYDZ 13-614 | RKS.162.14.0544 |
|
614 | 444 | 56 | 43 | 676 | 76 | LYDZ 13-614 | ZR1.14.0544.201-3SPTN |
|
614 | 444 | 56 | 43 | 6 | 76 | LYDZ 13-614 | XSI140544-N |
|
616 | 444 | 56 | 43 | 6 | 76 | LYDZ 13-616 | ZR1.14.0544.200-1SPTN |
|
641 | 455 | 55 | 49 | 5 | 92 | LYDZ 13-641 | 162.16.0560.891.21.1503 |
|
646 | 444 | 62 | 60 | 6 | 75 | LYDZ 13-646 | 162.20.0560.891.21.1503 |
|
665 | 457 | 60 | 63 | 6 | 77 | LYDZ 13-665 | 07-0573-00 |
|
665 | 457 | 60 | 62 | 6 | 77 | LYDZ 13-665 | ZR1.20.0573.400-1SPPN |
|
678 | 474 | 63,5 | 59 | 6 | 114 | LYDZ 13-678 | 16328001 |
|
714 | 546 | 56 | 50 | 6 | 93 | LYDZ 13-714 | RKS.162.14.0644 |
|
714 | 546 | 56 | 50 | 6 | 93 | LYDZ 13-714 | XSI140644-N |
|
716 | 546 | 56 | 50 | 6 | 93 | LYDZ 13-716 | ZR1.14.0644.200-1SPTN |
|
716 | 546 | 56 | 50 | 6 | 93 | LYDZ 13-716 | ZR1.14.0644.200-1SPTN |
|
717 | 516 | 55 | 59 | 6 | 87 | LYDZ 13-717 | 162.16.0630.890.11.1503 162.16.0630.891.21.1503 |
|
722 | 469 | 62 | 75 | 8 | 63 | LYDZ 13-722 | 162.20.0630.890.11.1503 162.20.0630.891.21.1503 |
|
771 | 541 | 70 | 96 | 6 | 91 | LYDZ 13-771 | 07-0673-00 |
|
771 | 541 | 70 | 96 | 6 | 91 | LYDZ 13-771 | ZR1.25.0673.400-1SPPN |
|
802 | 576 | 62 | 84 | 8 | 73 | LYDZ 13-802 | 162.20.0710.890.11.1503 162.20.0710.890.11.1503 |
|
814 | 648 | 56 | 58 | 6 | 110 | LYDZ 13-814 | RKS.162.14.0744 |
|
814 | 648 | 56 | 58 | 6 | 110 | LYDZ 13-814 | ZR1.14.0744.201-3SPTN |
|
816 | 648 | 56 | 58 | 6 | 110 | LYDZ 13-815 | ZR1.14.0744.200-1SPTN |
|
816 | 648 | 56 | 58 | 6 | 110 | LYDZ 13-816 | ZR1.14.0744.200-1SPTN |
|
825 | 713 | 62 | 133 | 7 | 82 | LYDZ 13-825 | RKS.212140106001 |
|
825 | 567,5 | 90 | 135 | 7 | 82 | LYDZ 13-825 | ZR1.25.0714.400-1SPPN |
|
866 | 36 | 73 | 113 | 6 | 107 | LYDZ 13-866 | 162.25.0764.890.11.1503 162.25.0764.891.21.1503 |
|
871 | 634 | 70 | 113 | 8 | 80 | LYDZ 13-871 | 07-0770-00 |
|
871 | 634 | 70 | 112 | 8 | 80 | LYDZ 13-871 | ZR1.25.0770.400-1SPPN |
|
914 | 736 | 56 | 69 | 8 | 94 | LYDZ 13-914 | RKS.162.14.0844 |
|
914 | 136 | 56 | 69 | 8 | 94 | LYDZ 13-914 | ZR1.14.0844.201-3SPTN |
|
916 | 736 | 56 | 69 | 8 | 94 | LYDZ 13-916 | ZR1.14.0844.200-1SPTN |
|
914,4 | 613,66 | 63,5 | 85,85 | 2.5 | 62 | LYDZ 13-914 | 16329001 |
|
960 | 706 | 75 | 144 | 8 | 89 | LYDZ 13-960 | 07-0849-00 |
|
960 | 706 | 70 | 144 | 8 | 89 | LYDZ 13-960 | ZR1.25.0849.400-1SPPN |
|
972 | 885 | 61 | 109 | 8 | 100 | LYDZ 13-972 | RKS.211430101001 |
|
975 | 786 | 82 | 119 | 8 | 100 | LYDZ 13-975 | 07-0885-01 |
|
988 | 744 | 73 | 138 | 8 | 94 | LYDZ 13-988 | 162.25.0886.890.11.1503 162.25.0886.891.21.1503 |
|
1014 | 840 | 56 | 76 | 8 | 107 | LYDZ 13-1014 | RKS.162.14.0944 |
|
1014 | 840 | 56 | 76 | 8 | 107 | LYDZ 13-1014 | ZR1.14.0944.201-3SPTN |
|
1016 | 840 | 56 | 76 | 8 | 107 | LYDZ 13-1016 | ZR1.14.0944.200-1SPTN |
|
1054 | 770 | 106,42 | 231,54 | 2.5 | 77 | LYDZ 13-1054 | 16330001 |
|
1066 | 785 | 85 | 197 | 10 | 79 | LYDZ 13-1066 | 07-0946-05 |
|
1066 | 785 | 85 | 190 | 10 | 79 | LYDZ 13-1066 | ZR1.25.0946.400-1SPPN |
|
1066 | 783 | 85 | 180 | 2.5 | 77 | LYDZ 13-1066 | 16331001 |
|
1082 | 840 | 73 | 152 | 8 | 106 | LYDZ 13-1082 | 162.25.0980.890.11.1503 162.25.0980.891.21.1503 |
|
1164 | 984 | 56 | 91 | 8 | 125 | LYDZ 13-1164 | RKS.162.14.1094 |
|
1164 | 984 | 56 | 91 | 8 | 125 | LYDZ 13-1164 | ZR1.14.1094.201-3SPTN |
|
1166 | 984 | 56 | 91 | 8 | 125 | LYDZ 13-1166 | ZR1.14.1094.200-1SPTN |
|
ZR1.14.1094.200-1SPTN | ||||||||
1170 | 882 | 98 | 258 | 10 | 89 | LYDZ 13-1170 | ZR1.25.1050.400-1SPPN |
|
1172 | 961 | 63 | 155 | 10 | 98 | LYDZ 13-1172 | RKS.211440101001 |
|
1289 | 1072 | 68 | 148 | 10 | 108 | LYDZ 13-1298 | RKS.162.16.1204 |
|
1172 | 961 | 90 | 182 | 10 | 98 | LYDZ 13-1172 | RKS.211440101001 |
|
1175 | 961 | 90 | 181 | 10 | 98 | LYDZ 13-1175 | 07-1075-01 |
|
1177 | 965 | 90 | 185 | 10 | 98 | LYDZ 13-1177 | RKS.212600101001 |
|
1179 | 920 | 73 | 177 | 10 | 93 | LYDZ 13-1179 | 162.25.1077.890.11.1503 162.25.1077.891.21.1503 |
|
1232 | 960 | 73 | 192 | 10 | 97 | LYDZ 13-1232 | 162.25.1120.890.11.1503 162.25.1120.891.21.1503 |
|
1251 | 979 | 91 | 239 | 10 | 99 | LYDZ 13-1251 | 07-1140-13 |
|
1251 | 979 | 91 | 239 | 10 | 99 | LYDZ 13-1251 | ZR1.30.1140.400-1SPPN |
|
1289 | 1072 | 68 | 148 | 10 | 108 | LYDZ 13-1289 | ZR1.16.1204.400-1SPPN |
|
1292 | 1020 | 73 | 192 | 10 | 97 | LYDZ 13-1292 | 162.25.1180.890.11.1503 162.25.1180.891.21.1503 |
|
1316 | 1082 | 105,5 | 260 | 10 | 110 | LYDZ 13-1316 | RKS.312410101001 |
|
1316 | 1082 | 105,5 | 260 | 10 | 110 | LYDZ 13-1316 | RKS.312290202001 |
|
1365 | 1038 | 90 | 370 | 14 | 75 | LYDZ 13-1365 | RKS.313500404001 |
|
1390 | 1127,8 | 114,3 | 227 | 2.5 | 113 | LYDZ 13-1390 | 16332001 |
|
1399 | 1182 | 68 | 161 | 10 | 119 | LYDZ 13-1399 | ZR1.16.1314.400-1SPPN |
|
1399 | 1182 | 68 | 161 | 10 | 119 | LYDZ 13-1399 | RKS.162.16.1314 |
|
1431 | 1143 | 82 | 326 | 10 | 115 | LYDZ 13-1431 | 07-1304-04 |
|
1448 | 1038 | 105 | 425 | 10.2 | 104 | LYDZ 13-1448 | RKS.314310101001 |
|
1495 | 1164 | 110 | 440 | 14 | 85 | LYDZ 13-1495 | RKS.413290203001 |
|
1509 | 1292 | 68 | 175 | 10 | 130 | LYDZ 13-1509 | RKS.160.16.1314 |
|
1530 | 1178 | 130 | 540 | 12 | 100 | LYDZ 13-1530 | 07-1385-03 |
|
1619 | 1402 | 68 | 189 | 10 | 141 | LYDZ 13-1619 | RKS.162.16.1534 |
|
1752 | 1495 | 68 | 239 | 10 | 150 | LYDZ 13-1752 | RKS.162.16.1644 |
|
1770 | 1375 | 150 | 800 | 14 | 100 | LYDZ 13-1770 | 07-1606-02 |
|
1862 | 1605 | 68 | 256 | 10 | 161 | LYDZ 13-1862 | RKS.162.16.1754 |
|
2012 | 1729 | 68 | 304 | 14 | 124 | LYDZ 13-2012 | RKS.162.20.1904 |
|
2290 | 2091 | 70 | 291 | 5 | 420 | LYDZ 13-2290 | RKS.512080101001 |
